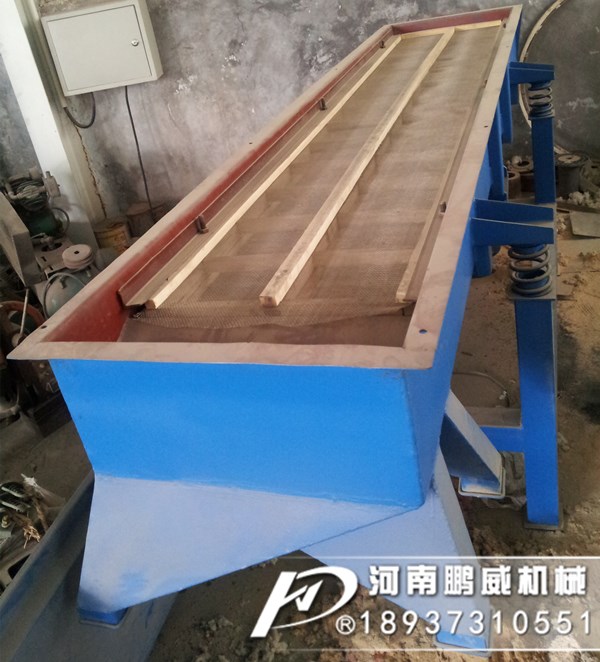

直线振动筛是一种以振动电机为激振源的新型振动筛分设备,开发有轻型筛和重型高效筛两大系列,其中轻型筛通常是水平安装,且多采用编织筛网,广泛用于冶金、矿山、煤炭、化工、建材、耐火、食品加工等各行业对中、小颗粒物料及各种粉状物料的分级、脱水、脱介;而重型高效筛一般采用5°~15°倾角安装,且多采用筛板
使用条件:
1.振动加速度: 不超过20G(G为重力加速度);
2.环境温度:-20℃--40℃(超过40℃应降低功率使用);
3.主机激振功率:不超过铭牌的规定, (否则应降低激振力使用);
4.地理位置:海拔不超过1000米,(如超过1000米,但不超过4000米时,每增加100米,额定温度限值应降低0.5℃)。
5.额定温升:65℃ 额定电压:380V 额定频率: 50HZ 绝缘等级:B
6.相 数:3 接法:Y/△ 工作方式:连续(S1) 安装方式:任意方向 防护等级:IP55
工作原理:
本产品由特殊设计的电机外加偏心块组成,当电机旋转时,偏心块产生激振力通过电机传递给振动机械。振动电机只需调节两端外侧的偏心块,使之于内侧偏心块形成一定的夹角,就可无级调整激振力。
激振力:Fm=G/g×r×ω2
G:偏心块质量
g:重力加速度
r:偏心块质心与回转轴的距离
ω:电机旋转角频率
振幅:S=1.8/(N/100)2×Fm/G
Fm:激振力(N) G: 参振重量 N: 转速 S: 双振幅(mm)
安装、吊运、调整,使用和维护
