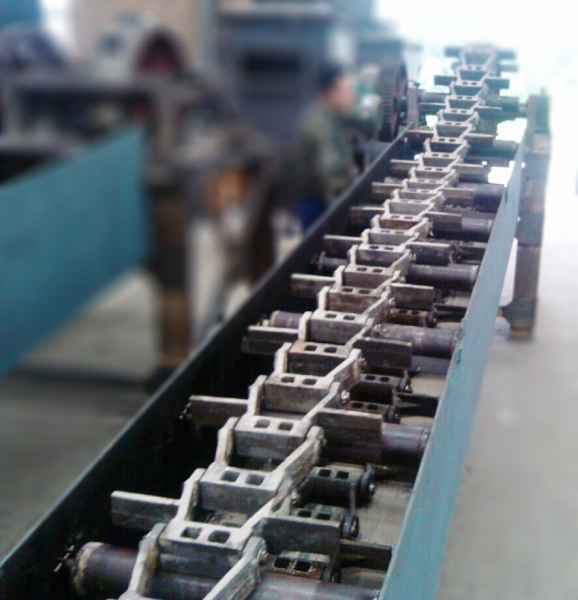

重型框链除渣机由主动链轮、从动链轮、链条、减速机、电机、托辊、压轮、支架等组成，分为钢槽和水泥槽两种沟底铺设铸石板（辉绿岩）槽内水封，漏灰斗插入槽内水面下，保证水封目的。
安装及使用要求重框链出渣机刮板链接材质
1、除渣机施工需保证底平、壁直，中心线不得弯曲，提升角度应保证设计要求。
2、托滚应于沟中心线垂直，水平一致安装完后均应转动自如，沟体（槽体）除满足除渣机运行外，还应满足灰斗的插入距离。
(1)除渣量：≥10t/h。
(2) 渣机长度：L=50m 机槽宽度： 1110mm
(3) 驱动电机：参考电机功率N=17.5kW，且不大于17.5kW； U=380V；IP55。
(4) 链节：节距250mm，铸造时增加横向拉筋，提高链节强度。
(5) 刮板：16Mn材料经热处理制成。
(6) 链速：0.065m/s。
(7) 除渣机头轮尾轮在主轴瓦外侧增加限位防护挡板，防止主轴左右微小位移，增加制作安全运行防护罩，防止异物进入造成安全隐患。
(8) 减速机与主轴采用十字滑块联轴器连接（配保险装置）。
(9) 在槽体弯段处加装滑动摩擦压链装置，使工作链条工作时避免弯段积渣。
(10) 工作链张紧方式：螺旋拉紧。
(11) 耐磨板用200×300×25mm，L型120×120×25mm两种型号的铸石板铺砌
|
序号 |
部件名称 |
主要材质 |
单位 |
数量 |
技术特点 |
|
1 |
除渣机头轮 |
铸钢35Mn |
个 |
1 |
8齿结构，热处理，耐磨 |
|
2 |
除渣机尾轮 |
铸钢35Mn |
个 |
1 |
6齿结构，热处理，耐磨 |
|
3 |
除渣机链板B=1110mm |
16Mn |
块 |
240 |
热处理，耐磨，耐腐蚀 |
|
4 |
除渣机连接板 |
16Mn |
块 |
960 |
热处理，耐磨，耐腐蚀 |
|
5 |
链节穿销28*100 |
40Cr |
个 |
960 |
耐磨，耐腐蚀 |
|
6 |
链节320*70mm |
铸钢35Mn |
个 |
480 |
耐磨，耐腐蚀，增加拉筋 |
|
7 |
铸石板300*200*25mm |
辉绿岩 |
块 |
800 |
耐磨，耐腐蚀 |
|
8 |
直角铸石120*120*25mm |
辉绿岩 |
块 |
1100 |
耐磨，耐腐蚀 |
|
9 |
压链装置 |
16Mn |
套 |
6 |
热处理，耐磨，耐腐蚀 |
|
10 |
滑道1000*150*6mm |
16Mn |
块 |
100 |
热处理，耐磨，耐腐蚀 |
|
11 |
尾部铜瓦130*130*10mm |
磷青铜 |
个 |
2 |
抗压耐磨 |
|
12 |
头轮轴瓦 |
磷青铜 |
个 |
2 |
抗压耐磨 |
|
13 |
除渣机 XWE-106 减速机联轴器 |
铸钢 |
个 |
1 |
十字滑块连接，配4根扭矩保险销 |
|
14 |
尾部拉紧调节装置 |
45# |
套 |
2 |
调节灵活 |
|
15 |
减速机 |
铸钢 |
台 |
1 |
摆线针轮 |
|
16 |
电机 |
铸钢 |
台 |
1 |
15kw |
