底部
圆形振动筛底部包含立式振动电机、底桶、振动盘。
1.立式振动电机：作为提供动力的部件，振动电机可谓是振动筛的“心脏”，“心脏”的好坏直接关系到振动力的大小和产量。圆形振动筛所使用的是立式振动电机，电机功率可从0.18KW~4.0KW之间随意选择，(设备直径越大所使用电机功率就会越大)。对于一些特殊行业可以配备防爆型振动电机;
2.底桶：该部件起到了支撑筛体和承载振动电机的部件，替班厚度在3mm~6mm，其厚度的大小也是根据设备直径来决定;
3.振动盘：该部件是起到了固定振动电机和连接筛体的作用，其使用板材为Q235碳钢，厚度为4mm~6mm;
圆形振动筛上半部包含筛框、束环、筛网、冲孔板、清网装置、上盖。
1.筛框：该部件起到了约束物料，使物料在一定范围内生产的部件，常见材质有Q235碳钢和304不锈钢，材质厚度在2.0mm~3.0mm;
2.束环：该部件起到了连接底锥和筛框、上下筛框的作用，也起到防止物料泄漏的作用;
3.筛网：直接物料接触的部件，起到了提高筛分精度和产品质量的作用，常用材质为304不锈钢编织网;
4.冲孔板：该部件是起到了托举筛网，延长筛网使用寿命的作用，常用材质为304不锈钢;
5.清网装置：圆形振动筛清网装置可分为弹跳球、超声波、旋转刷三种清网装置，用户可以根据生产工艺不同合理选择;
6.上盖：起到了密封的作用，可以有效的方式粉尘的逸散。
圆形振动筛有效筛分面积大，产量大，体积小不占空间。
1、筛分精度高：可以筛分细至500目或或0.028mm的颗粒，过滤500目浆液；
2、筛分效率高：采用优质法兰电机，筛机动力大，筛分效率高，噪音低；
3、清网效果好：筛机内部可安装弹跳球、超声波等清网装置，可减少物料在筛分过程中的堵网现象；
4、多层分级：1~5层筛面设计，多可筛分6种不同粒度的物料；
5、无粉尘污染：全密闭结构，无粉尘溢散，液体飞溅等现象；
6、可定制：可针对用户的特殊需求进行设计。

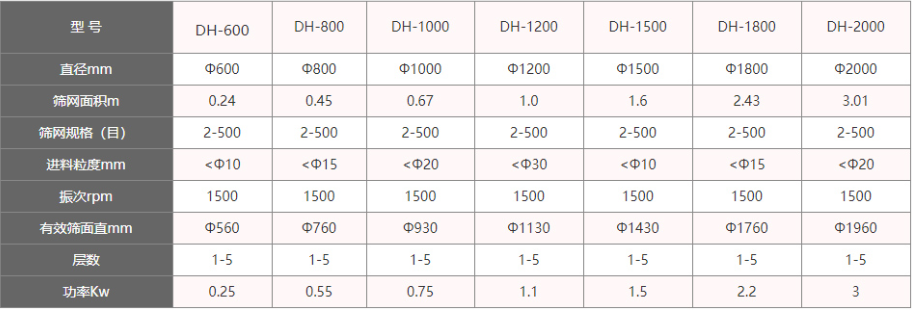

圆形振动筛型号参数表：
上下重锤的调整方法:
1、改变上下重锤的相位角,可以改变筛网上物料的运动轨迹和停留时间。为使筛机适应各种物料所需的分离状态,如物料的分布、处理量、分离效率、过网率等各种变化,应将它调整到状态。

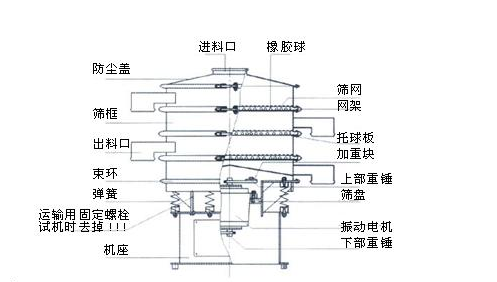

2、圆形振动筛分机上锤不可调整角度,打开底桶调整孔,松开下重锤固定螺栓,根据所筛分物料轨迹,向出料口反方向调整上下重锤的相位角(参照下图)。然后将少量物料放在筛网上面,使筛机运转,做筛面物料运动轨迹检查,如处理参数都达到效果时,停机上紧固定螺栓,调整就结束了(切记上紧固定螺栓)。
注:有时因物料的比重、湿度、堆放倾斜角等参数的影响,调整相位角时不可能一次调整成功,所以请用户要有充分的耐心进行调整,使筛机发挥应有的高效率。
3、附加重块的调整。在上下重锤的一测装有附加重块,它的作用是增加筛机的激振力,根据用户筛机的层数、物料比重不同来增减激振力,增减附加重块的多少可以使筛机达到筛分效果。
