长方形摇摆筛是因其形状而得名,专业名称应叫方形摇摆筛或者方摇长方形摇摆筛主要用于细分颗粒精细筛分如,石英砂粉、机制砂粉、陶粒沙、食盐、化肥、铁矿石等物料和行业当中。
工作原理
从筛机摇动体即筛箱运动轨迹来看,方形摇摆筛又称往复筛,其驱动装置所产生的振动力是一绕定轴、方向呈一定规律变化的惯性力,其本质是由偏心轮绕定轴转动所形成的往复惯性力。根据摇摆筛的结构特点及工作原理,其筛面一般为水平或微倾斜布置(倾斜角度为0°~5°)。
所有物料分别从各层的出料口流出。每一层重复同样的筛分过程,也可在中间加一层盲板当成双进料筛分使用。同样或相近的配置,方形摇摆筛比一般惯性振动筛有更高的处理能力和筛分效率,其本质是,该机型可人为的控制物料在筛面上的运动轨迹和滞留时间,即在有限空间,由于物料的运动轨迹为速度和加速度均为变化非线性曲线,所以,物料与筛面有更多接触几率,当然也就增加了透筛率。
方形摇摆筛设备的产品特点:
1、筛分效率、筛分精度高
2、处理量是通用振动筛的数倍或更高
3、筛网利用率高,筛网使用寿命长
4、方形摇摆筛设备占地空间小,安装使用方便
5、处理能力强,易用于流水线生产配套
6、无污染,工作噪音低,新型环保
产品结构组成

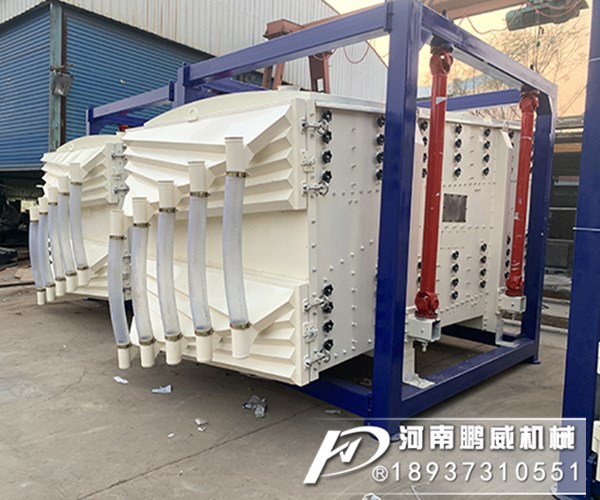

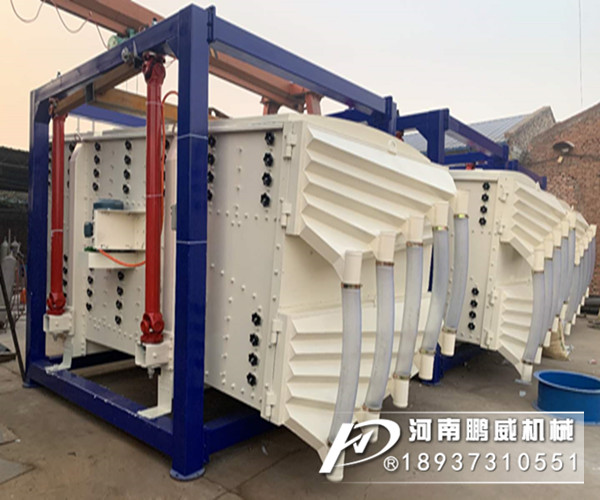

方形摇摆筛主要是由筛箱、驱动装置、筛架、支撑架和减振装置等组件构成。
筛箱包括筛框、筛网、筛格、弹簧卡和弹跳球等组件,其中,筛框上安装有上、下两层筛网,筛网通过设置在筛格周边上的弹簧卡张紧在筛格上,弹跳球设置在筛格的方格内;
驱动装置包括驱动器、电动机、锁紧套、锁紧圆螺母、止动垫圈和锥套等组件,其中,锥套固定在筛框上,驱动器的驱动轴设置在锥套内并通过锁紧套来连接固定其位置。本实用新型精细筛分机与现有筛分机相比具有结构先进实用、性能稳定可靠、安装调试方便、制造费用低等优点。

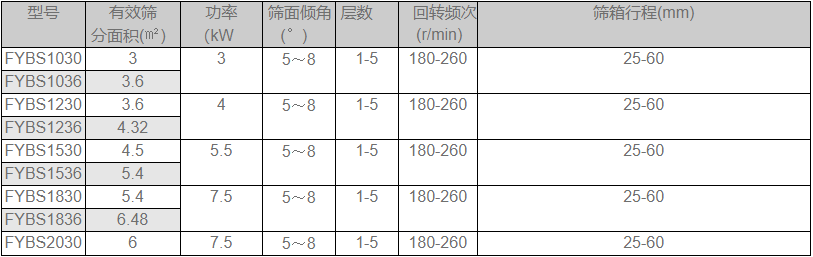

型号参数:
弹跳球清洁:符合食品等级的橡胶和硅胶球会跳到筛子下方的打孔板上,并撞击金属网,以减少网眼的堵塞。 该系统易于使用且易于维护,适用于大多数颗粒材料。矿物质盐方形摇摆筛工作原理及特点
旋转刷清洁:转移刷由安装在底板上的减速齿轮驱动,在筛网下方旋转网以清洁物料,适用于筛分球形,结晶和脆性物料。 超声波清洗:高频超声波被传输到屏幕,从而清洗屏幕并显着提高生产率。 适用于大多数精细,大批量,难以筛选的材料。
