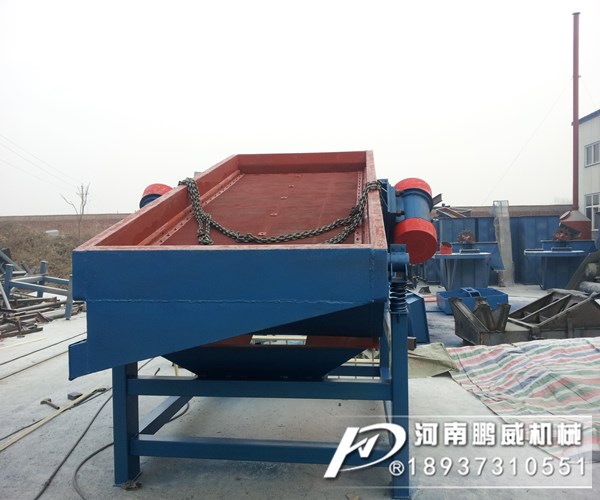

单层振动筛

  单层振动筛采用双振动电机驱动，当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。

单层振动筛型号说明：
D----------------------------------振动电机(振动源)
Z----------------------------------直线(运转轨迹)
SF----------------------------------筛分机
1030----------------------------------筛面尺寸（1000mm宽x3000mm长)
1-------------------------------------1层(一层筛网两个出料口)
S------------------------------------（不锈钢）钢板材质

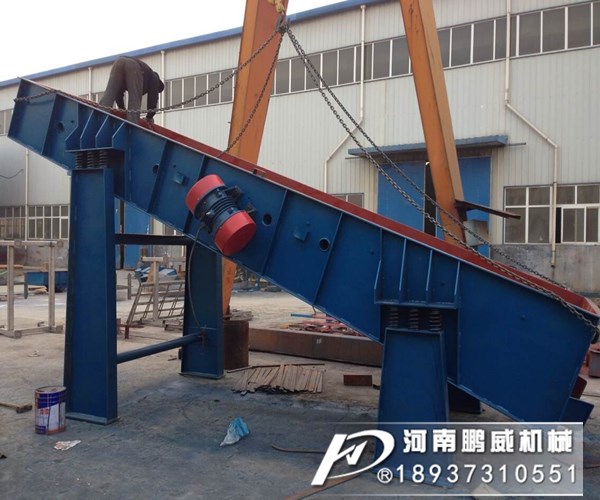

单层振动筛结构
1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。
2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。
3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
4、振动电机(使用与维修方法详见振动电机使用说明书)。
5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。
6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直与地面。
7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。

单层振动筛不走料的原因
1.振动电机转向问题：直线筛时使两台卧式振动电机作为振动筛，电机的转向和分为正转和反转两种，正常情况下两台电机的转向是相反方向的，但如果用户在接电时正负极接错就会引起电机同向旋转就会出现筛面物料不走料的问题；
2.电机安装位置问题：直线筛振动电机的安装位置有三种分别为底部、两侧、上部。如果振动电机安装位置靠近进料口就会出现筛面物料运行一定距离后速度降低最终停留在筛面；
3.出料口高出筛面高度：在设计直线筛时如果出料口高于筛面在生产过程中就会出现物料停滞在筛面不下料的问题。
