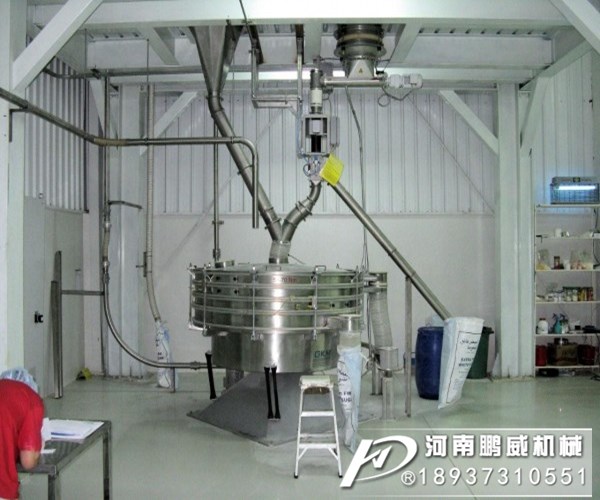

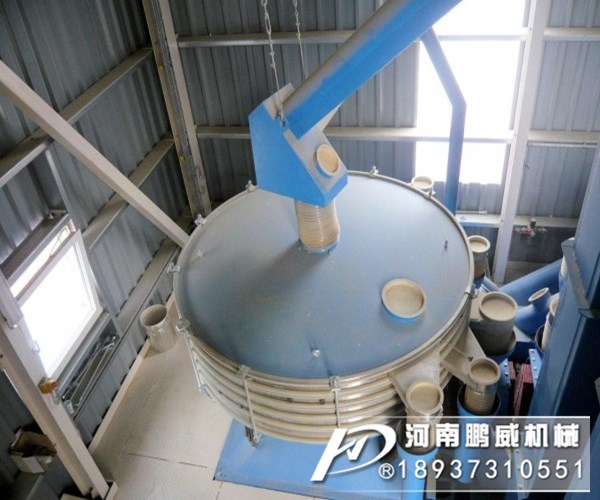

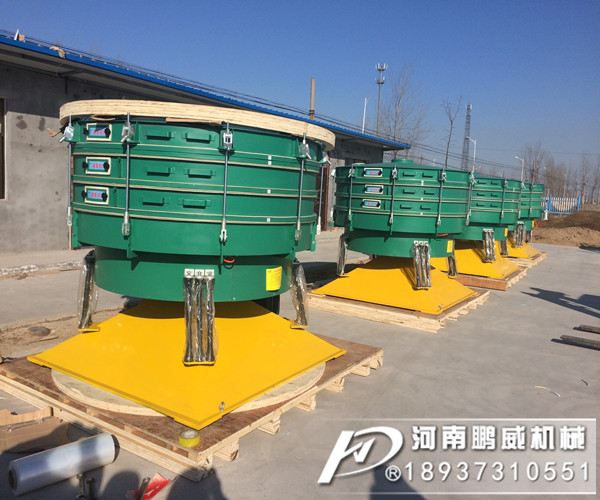

圆形摇摆筛介绍

摇摆筛是一种一种多用途新型筛分设备，是为了满足大产量，高密度筛分的厂家而特殊设计的一种筛分机，YBS摇摆筛是目前有效的模拟人工筛分作业的矿用筛分设备，其筛分精度、筛分效率、筛网使用寿命是常规圆筛的5-10倍，特别适合难以处理的物料，广泛应用于化工、冶金、有色金属、食品、磨料等行业。系列摇摆筛有圆形摇摆筛与方形摇摆筛两种类型供用户选择

摇摆筛工作原理结构及物料轨迹
摇摆筛的运动方式与人工筛分相类似，偏心率从25到40mm之间，可进行调整，低速V型皮带驱动从120到360rpm可调；筛分物的停留时间可以通过它的径向与切角朝驱动轴线方向进行调整；该产品的运动是一种水平与抛掷三维翻滚运动，它使物料从中心到外缘在整个筛面上均匀分散，从而以螺旋运动往轴向传播，细小颗粒从而完成了整个筛分过程；物料颗粒的运动随着水平与垂直加速度而增加，接近筛孔尺寸的物料颗粒随之成功分离；较大颗粒被运到出口处，并由一个可调节的导向装置控制物料处理量。

摇摆筛性能特点
1、有效模仿人工筛分动作和过程，筛分精度高达90-95%；
2、低频率小负荷工作，筛网使用寿命长久，降低运行及维修成本；
3、可增设多种清网装置（如：弹跳球清洁网面，超声波技术清洁网面等。），可有效解决筛面堵塞问题，确保筛分的连续性，全封闭结构，减少对环境的污染；
4、出料口可随意360度旋转，且拆装方便；
5、噪音低，噪音可低至75dBa；

6、与旋振筛、直线筛等传统筛分设备星币，单位面积处理量可达到高达5倍，特别适合难处理的物料。

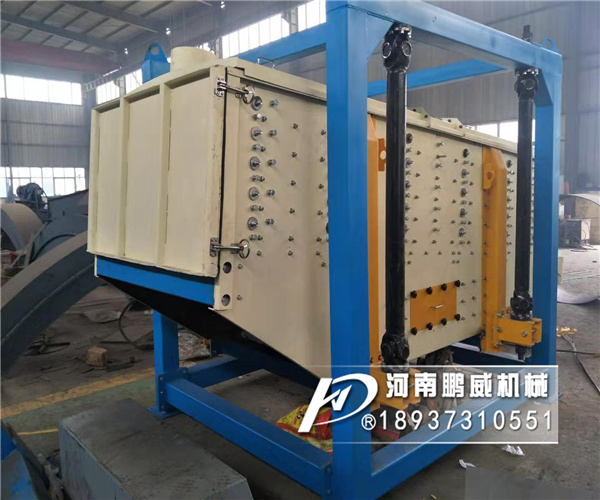

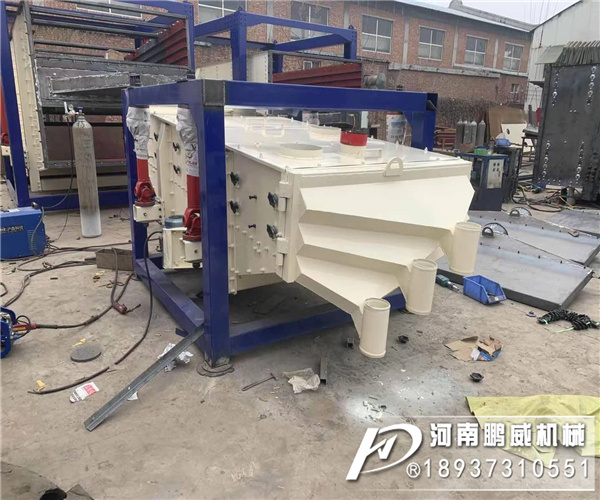

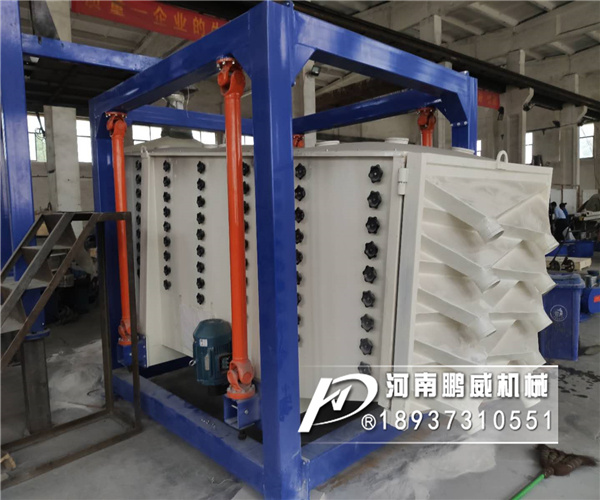

方形摇摆筛介绍
方形摇摆筛的筛面是水平或微倾斜布置的，一般倾斜的角度为0到5度之间，当筛机正常启动后，筛箱就会在惯性力的作用下作前后往复式运动，并带动着筛面作周期性摇摆，物物料从中间到外缘在整个筛面上均匀分散，作平面回旋式运动，由此小于筛面孔径的物料通过筛孔落到下物被成功分离排出，而较大颗粒的物料连续翻滚作跳跃式运动被运送到出口处，出口处是一个可调节的导向装置，可有效控制物料的流量大小，并能控制物料在筛面上的停留时间，到此从而完成筛分工作

方形摇摆筛主要是由筛箱、驱动装置、筛架、支撑架和减振装置等组件构成。
筛箱包括筛框、筛网、筛格、弹簧卡和弹跳球等组件，其中，筛框上安装有上、下两层筛网，筛网通过设置在筛格周边上的弹簧卡张紧在筛格上，弹跳球设置在筛格的方格内；
驱动装置包括驱动器、电动机、锁紧套、锁紧圆螺母、止动垫圈和锥套等组件，其中，锥套固定在筛框上，驱动器的驱动轴设置在锥套内并通过锁紧套来连接固定其位置。本实用新型精细筛分机与现有筛分机相比具有结构专业实用、性能稳定可靠、安装调试方便、制造费用低等优点。
