振动放矿机是一种以振动电机为激振源的颠振型惯性振动出矿设备。振动放矿机是以振动电机为动力源，利用安装在振动电机主轴两端的偏心块在旋转运动中所产生的离心力来得到激振力，驱使振动放矿机台面和物料做周期直线往复振动，当放矿机体振动的加速度垂直大于重力加速度时，机体中的物料被抛起,并按照抛物线的轨迹向前跳跃运动，抛起和下落在瞬间完成，由于振动电机的连续振动，放放矿机体也连续振动，机体中的物料连续向前跳跃，这样就达到放矿和输送矿石的目的。

振动放矿机特点：
①体积小、重量轻，结构简单紧凑，投资小；
②安装方便、维修量小，运行费用低；
③因受振矿岩物料流动性增大，减少通道堵塞现象，故放矿能力大，效率高；
④受振矿流连续、均匀、易控，矿流大小可根据需要调整，运行安全可靠；
⑤在超共振状态下工作，振幅稳定，可以频繁起动（起动次数《200次/时），允许振动台板上的负载有较大的波动，对各种矿岩特别是粘性矿岩物料适应性较强，并可在多尘或含水较多的环境下工作；
⑥振动放矿机耗电少，节能显著；
⑦凡矿岩物料松散体重不大于2400公斤/米3 、 块度不大于1000毫米或1000毫米以下直至粉矿，均可选用本系列振动放矿机。

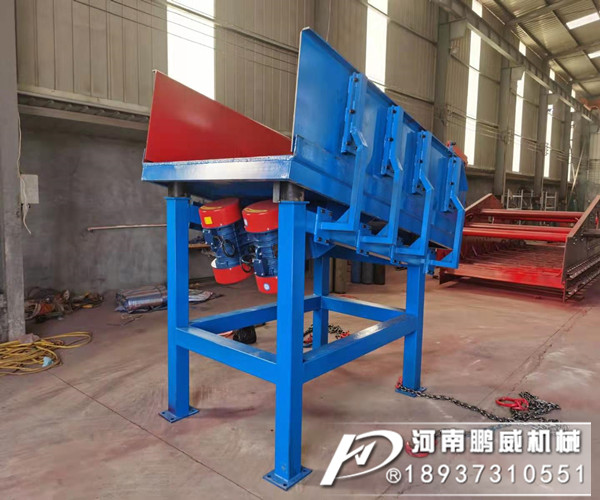

外形结构图：

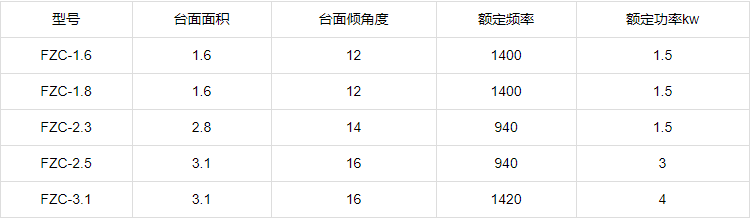

型号参数表：

安装与调试

1、座式放矿机安装前，先把现场基础与放矿机安装图对照，检查后，预埋钢板，钢板厚度为20mm，平面度不大于1.5%。
2、放矿机安装完毕，调整好相对位置，再把弹簧底座与预埋钢板点焊焊牢。
3、要求两台振动电机转向必须相反。
4、安装完毕运行1小时，检查机体运行是否平稳，横摆不大于0.5mm，振动电机螺栓紧固情况。
5、在使用中若处理量不够，在允许的情况下，可调整振动电机激振力的大小，以达到效果。
6、激振力的调整：a、卸下防护罩b、将两内偏心块拧松c、同相位、同角度、调节两外偏心块d、拧紧调节螺栓，装上防护罩e、振动电机轴承的温升不大于80OC（电阻法）。
7、放矿机在工作过程中，应注意机体运动是否平稳，如发现运转不正常或有异常声音，应立即停机检查。
8、振动电机轴承每周加注一次3#锂基脂润滑，轴承每年应检查清洗一次，查看轴承的磨损程度，必要时及时更换维修。
9、应经常检查连接部位的紧固螺栓是否松动，及时消除隐患。
