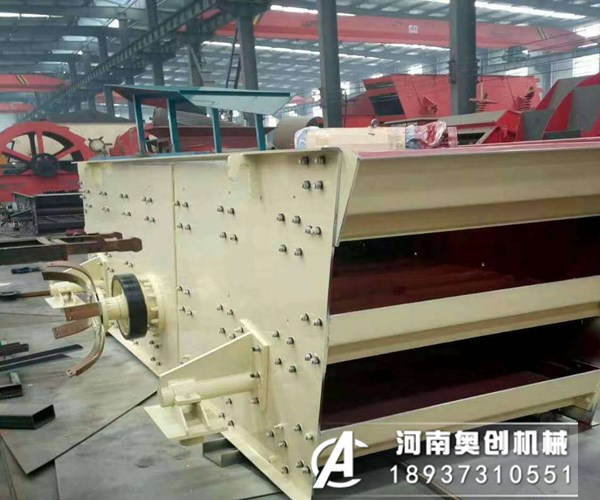

沙石骨料振动筛

砂石骨料振动筛是针对砂石骨料行业研发的一种筛机，该筛机采用全密封设计，环保使用，采用两台振动电机或两串联的四台侧板电机为激振源，两台电机或两组侧板电机反向运转实现自同步，其振动轨迹是直线，筛网是数4-6层，全封闭结构，设计振幅一般在5-7mm范围内。

砂石骨料振动筛使用工作原理

将颗粒大小不同的碎散物料群,多次通过均匀布孔的单层或多层筛面,分成若干不同级别的过程成为筛分。大于筛孔的颗粒留在筛面上,称为该筛面的筛上物,小于筛孔的颗粒透过筛孔,称为该筛面的筛下物。实际的筛分过程是：大量粒度大小不同、粗细混杂的碎散物料进入筛面后,只有一部分颗粒与筛面接触,由于筛箱的振动,筛上物料层被松散,使大颗粒本来就存在的间隙被进一步扩大,小颗粒乘机穿过间隙,转移到下层或运输机上。由于小颗粒间隙小,大颗粒并不能穿过，于是原来杂乱无章排列的颗粒群发生了分离,即按颗粒大小进行了分层,形成了小颗粒在下,粗颗粒居上的排列规则。到达筛面的细颗粒,小于筛孔者透筛,最终实现了粗、细粒分离,完成筛分过程。然而，充分的分离是没有的，在筛分时，一般都有一部分筛下物留在筛上物中。细粒透筛时，虽然颗粒都小于筛孔，但它们透筛的难易程度不同，物料和筛孔尺寸相近的颗粒，透筛就较难，透过筛面下层的颗粒间隙就更难。

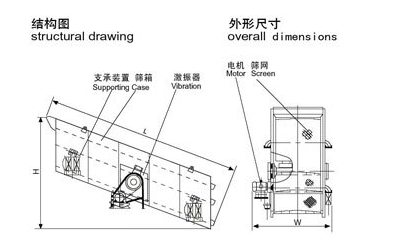

沙石骨料振动筛结构设计特点
1、砂石振动筛由机体、振动装置、底座、传动装置等组成,全部采用软链接结构,使物料进入筛分机时,不会因冲击而对机体造成破损,从而提高设备寿命.
2、可以同时筛分出多种规格石料,方便调节筛分量,加有弹簧装置减少对振动筛的冲击力,是一种新型的高效筛分设备.
3、可以筛分各种状块、颗粒、粉状物料,对物料适用性比较强.

4、科学的设计筛体,用高效的柔性链接,避免了物料对筛网产生堵塞等现象,方便维修、安全平稳运行.

圆振动筛主要由筛箱、筛网、振动器及减振弹簧等组成。如无特殊要求，YA和2YA型为纺织筛面，YAH型为冲孔筛面，各类筛面均能满足。

YA系列圆振动筛主要由偏心块激振器、筛箱、电动机、及支承装置等组成。采用小振幅，gao频率，大倾角结构，使该机筛分效率gao、处理量大、寿命长、电耗低、噪音小。
YAX稀油圆振动筛结构：由弹簧支承组、传动装置、筛箱、支承座、稀油润滑振动器等组成。
YA系列圆振动筛振动筛型号含义:

2 KZS P □ □
┬ ┬ ┬ ┬ ┬
│ │ │ │ │
│ │ │ │ └────────── 筛面长度dm
│ │ │ └───────────- 筛面宽度dm
│ │ └───────────── 普通电机
│ └──────────────- 矿用振动筛

└──────────────── 双层筛面(单层不写)

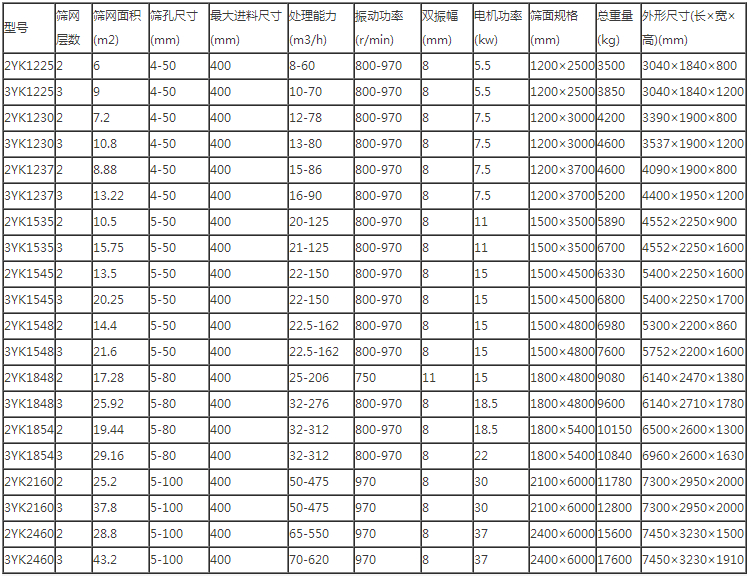

砂石骨料振动筛技术参数表
