石料振动筛

石料振动筛

文章作者:河南鹏威机械发布时间:2021/4/15 11:52:20浏览次数:

      石料振动筛是一种多层、振动筛,它可以把物料按粒度大小筛分成多种级别范围的产品。广泛应用于矿山、建材、交通、能源、化工等行业的产品筛选和分级。其优势:物料筛淌线长,筛分规格多;采用偏心块作为激振力,激振力强;筛子横梁与筛箱采用高强度螺栓联接,结构简单,维修方便快捷;采用小振幅、高频率、大倾角结构,筛分效率高、处理量大、使用寿命长、电耗低、噪音小。

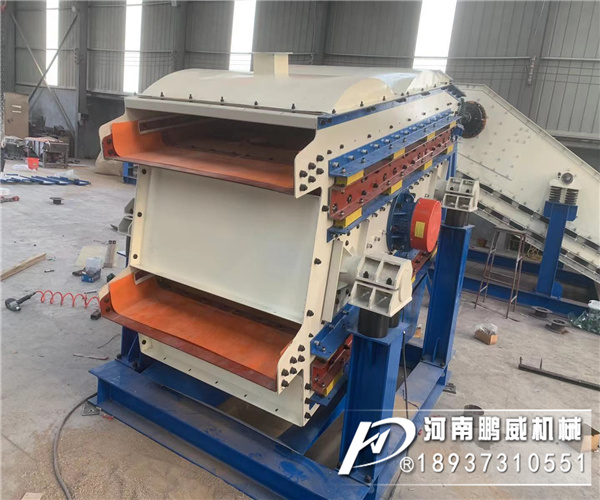

石料振动筛

石料振动筛工作原理
  石料振动筛机主要有筛箱、筛网、振动器、减振弹簧装置、底架等组成。筛机侧板采用钢板制作而成,侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接,采用筒体式偏心轴激振器及偏块调节振幅。振动器安装在筛箱侧板上,并由电动机通过三角皮带带动使激振器偏心块产生高速旋转,产生很大的离心惯性力,激发筛箱产生振幅的圆运动,筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动,物料与筛面相遇的过程中使小于筛孔的颗粒透筛,从而实现分级。

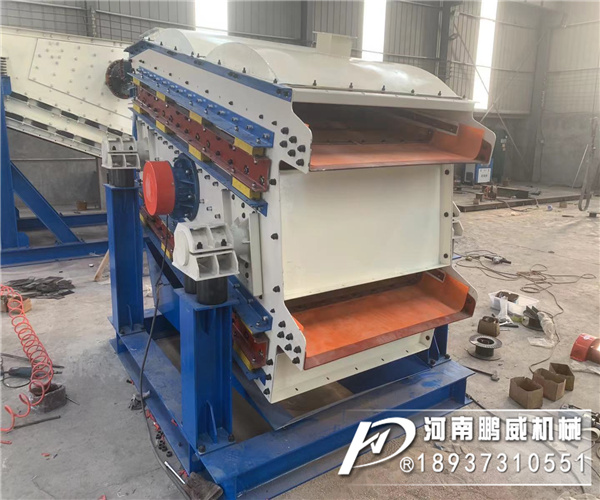

石料振动筛

石料振动筛产品特点
1、设计精巧耐用效率高、只需要较少的功率消耗,任何粉类、粘液均可筛分;
2、独特网架设计,筛网寿命长,换网容易,操作简单,清洗方便;
3、体积小、节省空间,无需地基安装、移动方便;
4、网孔不堵塞、粉末不飞扬,可以筛分细至500目的颗粒,过滤500目浆液;
5、可以根据客户的不同要求,规格从400mm-1800mm,最多可放置5个不同目数的筛网,可以分理出6种不同的粒子段。

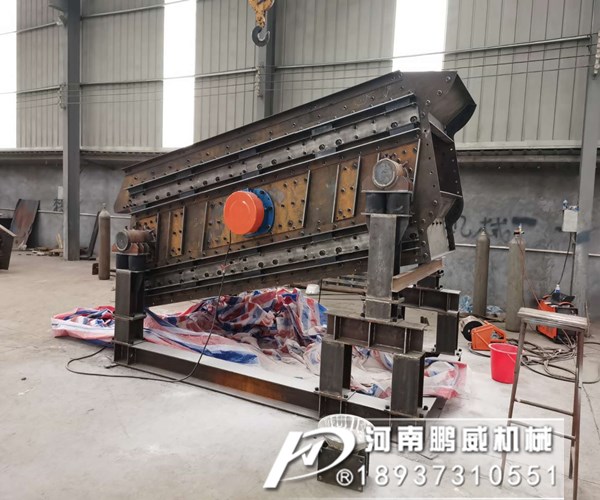

石料振动筛
结构组成
主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
1、筛箱:由数种厚度不同的钢板焊制而成,具有的强度和刚度,是筛机的主要组成部分。
2、筛框分为二种:一种由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。另一种有型材焊接制成,筛网不易松动。
3、进料口:进料口分为两种,一种为常规进料口,另一种为带布料器的进料口(可使物料快速分布在筛网的整个断面上,筛分更彻底)。
4、出料口:可根据厂家不同的生产工艺要求设计不同的出料口,满足客户的需求。
5、筛网:有低碳钢、不锈钢丝等材质筛网或板网筛。
6、振动电机:6级(使用与维修方法详见振动电机使用说明书)。
7、电机台座:安装振动电机,使用前连接螺钉拧紧,是新筛机试用前三天、反复紧固,以免松动造成事故。
8、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧垂直于地面。
9、支架:由四个支柱和两个槽钢组成,支撑着筛箱,安装时支柱垂直与地面,两支柱下面的槽钢应相互平行,可选择膨胀丝固定或不固定均可。

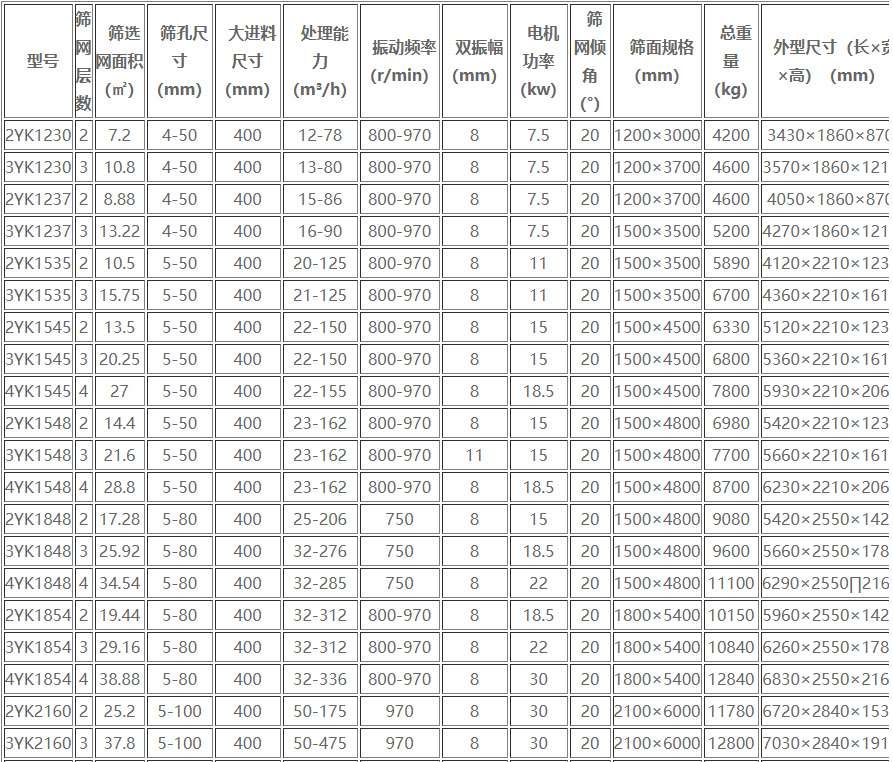

石料振动筛型号参数表:

石料振动筛

圆振形式与直线振动形式对比
圆振石子振动筛
圆振式石子振动筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长,筛分规格多,具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点,该振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。
直线式振动式
圆振式石子振动筛采为双振动电机驱动。两电机轴相对筛面在垂直方向有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃或向前作直线运动,从而达到对物料进行筛选和分级的目的。
