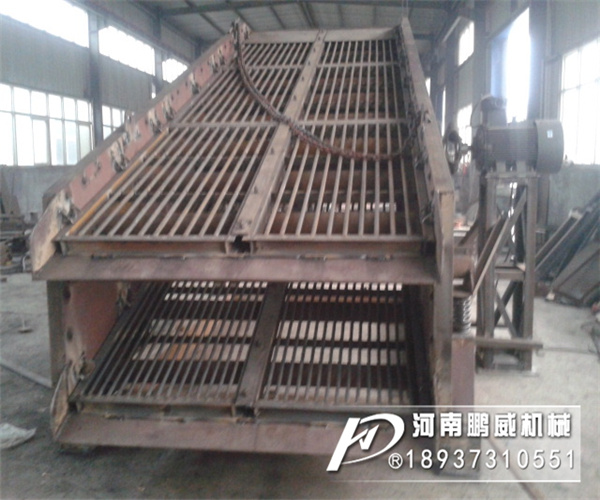

双层沙土石子棒条振动筛

棒条振动筛属于轻型的矿用振动筛分设备，是一种用双振动电机驱动的通用型振动筛分设备。一些砂石矿场以前用的是重型矿筛，移动不便，针对这种现象我公司新研发了轻型矿筛，主要特点为重量轻、移动方便的特点。筛分出来的物料直接掉落在地上，用支架将筛分出的不同规格的物料分开，用铲车铲走即可，作业也比较方便，不用配备其他的输送设备，方便快捷。该砂石石子振动筛的工作原理是通过两台振动电机作为激振源，通过振动电机的振动将物料抖落下来，然后根据筛网的目数不同将筛分出来的物料分成不同的规格。广泛用于矿山、沙石料厂、建材等行业，用来筛分砂石、石子等物料。

工作原理：
  当纵向安装在筛体上的两台振动电机相对转动时，两台振动电机两端的偏心块便产生额定激振力，其产生在横向的激振力相互抵消，其纵向的激振力通过传振体传递到整个筛面上，从而使筛面上的物料受其激振力而在筛网面上向出料口方向跳跃运动，小于筛孔的物料通过筛孔落到下层，经连续跳跃后经出料口流出，由于筛分过程合理，便可将物料经振动筛分级后，取得几种不同程度的物料，完成物料的分级作业。

性能：
1、筛分、生产效率高： 由于筛箱振动强烈，减少了物料堵塞筛孔的现象，使筛子具有较高的筛分效率和生产率。
2、构造简单、节能： 由于构造简单，拆换筛面方便；筛分每吨物料所消耗的电能也少。
3、可利用率高： 该设备可用于砂石料场、矿山开采、煤矿开采、混凝土搅拌站、石英砂等生产线。

4、使用寿命长： 全新采用的耐热、耐磨材料，可延长圆振动筛的使用寿命。

产品优势
1、结构简单、便于安装与调试，维护方便；
2、强度高、耐冲击、耐磨损、低噪音；
3、不堵塞，产量大，寿命长，结实耐用；
4、专门针对水份高、粘性大的分离、分级、有效筛分；
5、相对耗能少，筛分效率高；
BTS棒条式振动筛用于破碎机前大块物料的均匀给料及分离，棒条式振动筛特别适用于水电行业、建筑石料及黑色或有色金属、矿石粗破前给料和初筛；棒条式振动筛振动给料机采用为激振源，结构简单、维护方便；产量大，寿命长，结实耐用。

产品结构
1、振动电机：振动电机是一种将动力源和振动源和为一体的新型激振器，高效节能、激振力大、使用可靠、调节简单，使用维护方便等特点。
2、机体：采用板材、型材焊接而成，其作用是将来料通过振动输送到破碎机或其它设备。
3、减振弹簧：一般采用金属螺旋弹簧或其作用是便于机体产生弹性振动，减小振动载荷传递到基础或结构架上。
4、支架：采用板材焊接而成，其作用是支撑机体
石子筛网孔径配置：

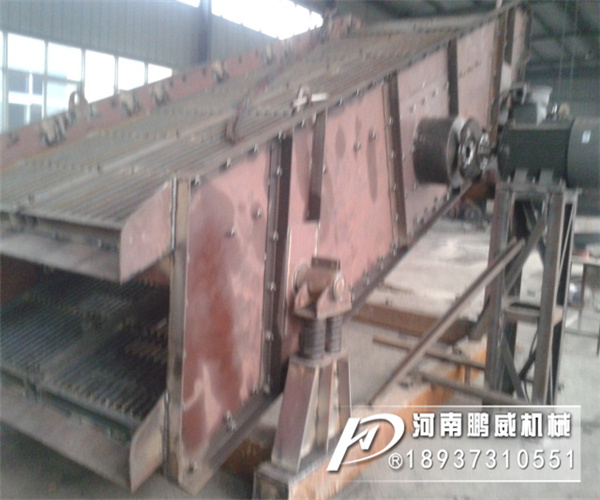

石子振动筛为两层筛网，网孔尺寸：20、10mm，配备两台振动电机，型号JZO-10-6，功率：0.75kw*2台；材质：Q235A；该振动筛分两部分组成，上面为振动筛主体，下面为支架。两层筛网将石子分成三种规格，＞20mm的石子在前面左侧出料，10-20mm的石子在前面右侧出料，＜10mm的石子沙子落到筛体下面、支架里面，可以用叉车叉走。轻型石子振动筛的后面照片，＜10mm粒度的沙子石子将落到这个支架里面，一般用铲车叉走。该振动筛为轻型矿筛，主要特点为轻便，移动方便，有些客户有很多场地的砂石需要筛分，选用重型矿用振动筛，来回移动非常不便，因此做成该轻型振动筛，移动方便，筛分出来的物料落到地上，被支架分开，用叉车叉走即可。不需要再配套皮带输送机，一般只需要一台铲车、一台振动筛即可。
