双层弛张筛概述：
双层弛张振动筛又叫张弛筛分机,弛张筛是近来广受关注的一种新型筛分设备，它的设计原理是由单一驱动产生双重振动，即通过共振，由一个驱动器提供两个振动：激振器驱动固定框产生的线性振动与由浮动筛框产生的振动，二者相对运动。弹性聚氨酯筛面的两端分别安装在固定框横梁上和浮动框横梁上，在筛分过程中，弹性聚氨酯筛面以每分钟800次的频率不断伸缩曲张，从而获得50g的加速度，在如此高的振动强度与筛板变形下，有效的防止了筛孔堵塞，同时细粒湿粘物料能够很好的松散分层透筛，筛分效率大幅提升，干法筛分粒度能够达到1mm。
双层弛张振动筛特点：
1、激振强度可达50g，可解决粘细物料的筛分。
2、同等筛分面积的筛分设备，所需电机功率小。

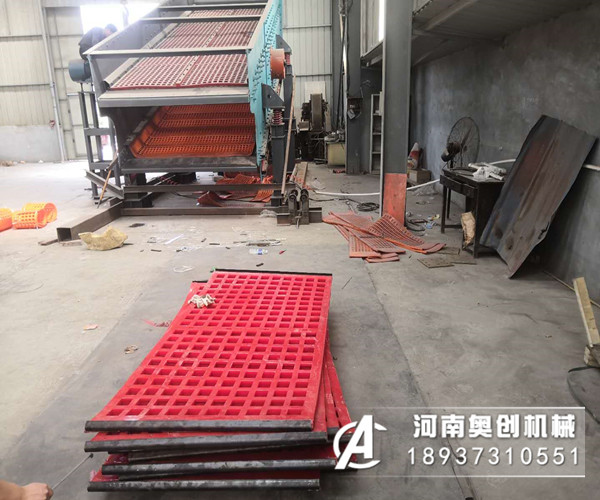

3、高弹性聚氨酯筛板具有极好的耐磨性，设计使用寿命超过4000小时。筛板采用压入撬出式安装，便于筛板更换维护。
4、低噪音，设计隔振效果97%以上。
5、采用偏心飞轮式单轴惯性激振器，激振器轴承设计使用寿命20000小时以上，可通过调整偏心飞轮的角度来调整激振器激振力大小。设备规格达3m（宽）×12m（长）。
6、筛分效率可达95%以上。
双层弛张振动筛工作原理：

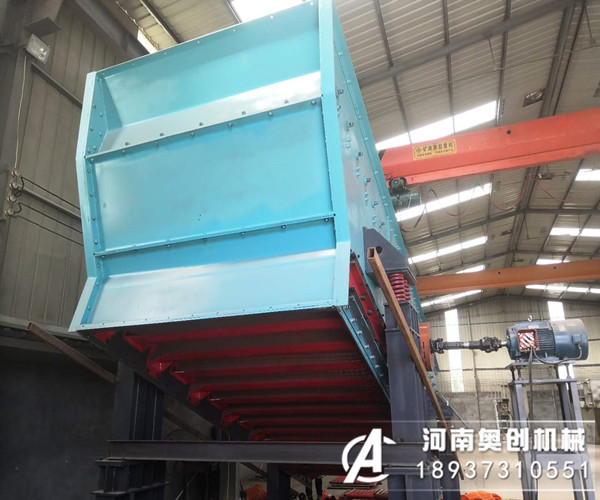

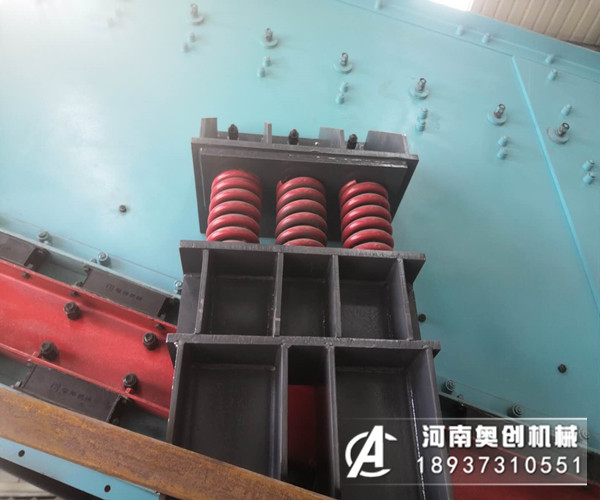

双层张弛筛主要是通过一张一弛的运动实现对物料的筛分效果。因此影响张弛筛筛分效率的因素也就是探究影响颗粒透筛的因素。而张弛筛在实际工作中，由于物料在筛分过程中静止、松散、分层和透筛这四个过程，所以为了使每个过程效率化，可以在其筛网的分布上进行适当的优化来提高筛分效率。弛张筛驱动系统固定在支架上，其内部装有电机，电机经V带减速后通过万向联轴器直接连接在轴系上，轴系外侧装有轴系保护罩，同时，轴系保护罩与内箱体固定连接，与外箱体通过水平方向上的推拉杆连接（推拉杆材料与弹簧板材料相同）。内外箱体之间通过垂直方向上的导向板连接，即外箱体仅通过弹性材料连接，保持悬空，内箱体一端固定于轴系保护罩，另一端通过圆柱橡胶座连接与支架，圆柱橡胶在此起到减震作用。筛箱上方设置有筛罩，其通过支脚连接在支架上。工作时，根据筛分要求，将机器设置15-25度倾角，为防止工作时灰尘过大，筛罩上方设置有2个除尘孔，可将灰尘收集，避免污染。

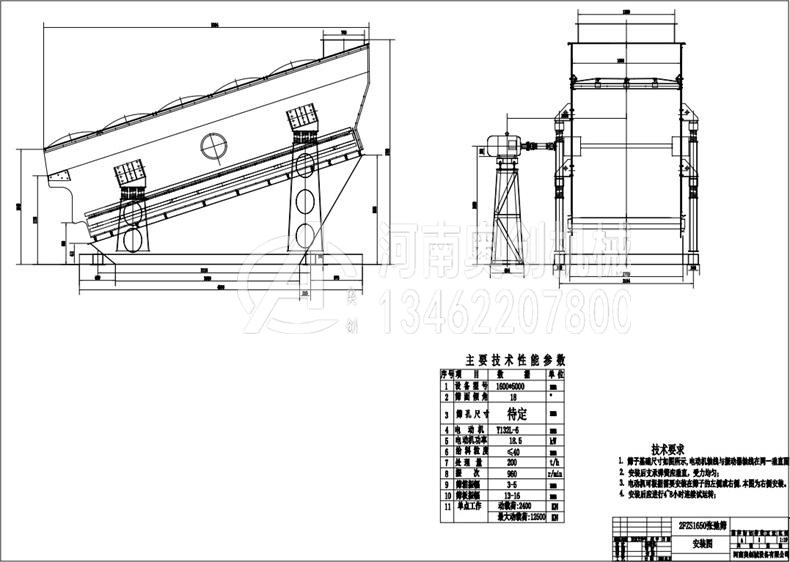

双层弛张筛图纸：

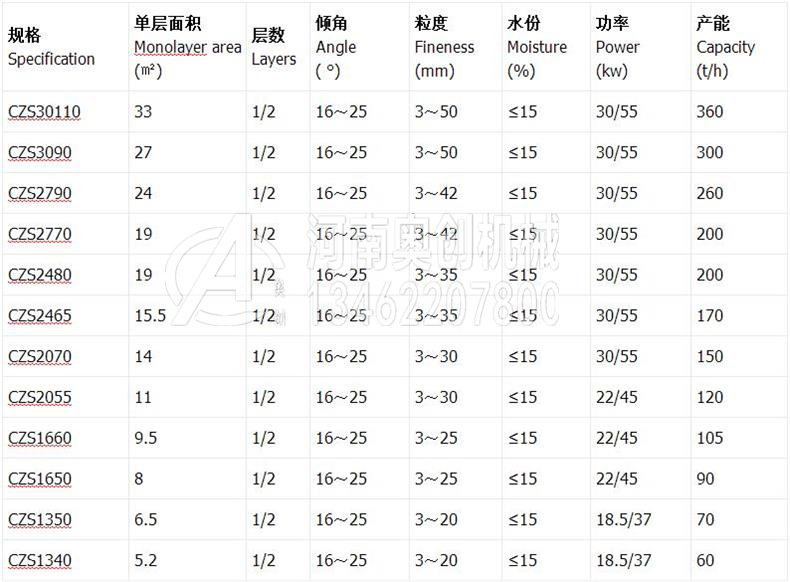

双层弛张筛技术参数：
双层弛张筛厂家友情提示：请通过正规渠道购买奥创双层弛张筛，以保障您的合法权益！
