水洗沙脱水筛在市场上使用越来越广泛，市面上生产厂家也越来越多，不同厂家生产的水洗沙脱水筛运用的材料及技术不同，其设备的质量及价格也有所差异，这给客户带来了困难，想要质量好且便宜的水洗沙脱水筛。

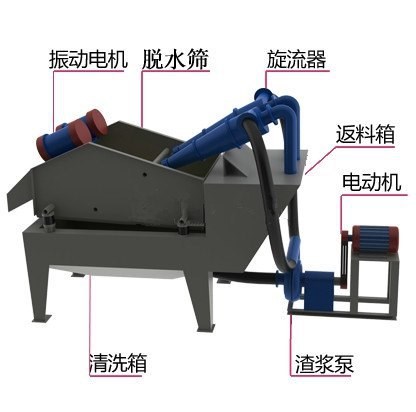

砂水混合物进入洗砂机清洗箱，经轮斗筛网过滤筛分，落入脱水筛做脱水处理，将沙子中的大量水分脱去。
水洗沙脱水筛结构组成：
由筛箱、支承装置、电机架、振动器、万向传动轴、胶带联轴器、电机等部件组成。
1、振动器
振动器主要由轴承座，滚动轴承，主偏心块、付主偏心块、轴、注油装置和防护罩等组成。调节主、付主偏心块夹角可以改变激振力的大小。轴承采用大游隙短圆柱滚子轴承(振动设备专用轴承)，轴承与轴承座和轴之间配合采用了特殊配合，轴承温度一般在50度以下，轴承寿命成倍提高，大大减少了振动器维护工作量，改善了工作环境。
偏心振动器目前已经形成系列，共8个规格。可以用在圆振动筛上，也可以采用自同步技术用在直线振动筛上。是目前国内使用好、寿命长的振动器。
2、筛箱
筛箱由筛框、筛面及筛面固定装置等组成。
(1)筛框
筛框为整体空间金属结构件。主要由侧板、上横梁和下横梁组、支承装置座、侧板内外加强板、纵梁角钢等构成。纵梁角钢安装在下横梁上用于支承筛面和物料，支承装置座与支承装置相联用于支承整个筛子振动部分重量，振动器直接安装在侧板两个孔处，振动器附件增加了内外加强板。各主要构件与侧板连接全部采用扭剪型高强螺栓。
(2)筛面：筛面采用聚氨酯弹性板块式筛面，筛孔根据用户需要确定，筛面外形尺寸通用。
(3)筛面固定装置
筛面固定方式采用两端压木中间轨座式筛面固定方法(见图4)，这种固定方法进口振动筛用的比较多，适用于聚氨酯包边的筛面，因聚氨酯有 弹性，通过挤压，板块式筛面的凸起部分嵌入轨座凹入部分。轨座通过螺栓与下横梁上部纵梁联接。该法可靠、拆卸方便。
3、胶带联轴器
振动器与电动机之间采用胶带联轴器联接，对电机起隔振作用。联轴器由两个半联轴器和胶带组成，两个半联轴器通过压板和螺栓与胶带联接成一个整体。
4、支承置
本筛通过四组支承装置与基础联接。支承装置主要由上座、螺旋弹簧及底座组成。
5、万向传动轴
两振动器之间通过汽车万向传动轴传递动力，由于万向传动轴轴向可自由移动，从而避免轴承受轴向力。
6、电机与电机架
本筛采用2个普通Y系列电动机，通过螺栓与电机架联接，电机架为焊接结构。
1、 传统人工砂湿法加工工艺中，人工砂的洗泥、脱水采用的螺旋水洗沙脱水筛冲击式破碎机，人工砂中细砂的流失几乎不能控制。采用该水洗沙脱水筛，可以有效降低细砂的流失量，使其控制在5%—10%之内，很好的解决了人工骨料加工系统中出现的成品砂细度模数偏高、石粉含量偏低的难题。
2、 振动筛采用聚氨酯筛网较其它类型的筛网寿命更长，且不会堵孔。
3、 泥沙分离器内衬聚氨酯，提高了整个装置的使用寿命，可顺利完成料浆浓缩、液体澄清等工作。
4、 大可回收排放总量中95%的细颗粒物料，具有其它破碎机型号设备无可比拟的技术和经济优势。
5、 细粒得到充分回收，减少了沉淀池的工作量，降低了沉淀池的清理成本。
6、 减少了细料堆放时间，可直接转运，供应市场。
7、 可根据用户的不同要求，设计相同的解决方案。

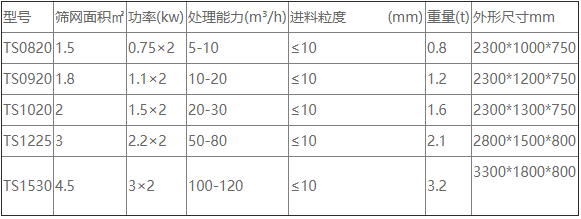

水洗沙脱水筛型号参数表：
洗沙厂选用脱水筛设备有什么好处呢？
1、生产能力强、产品效果好。
设备的结构设计合理、简单，不易堵塞、成品粒度高、细沙回收比大、效率高、可连续作业，减少了停机时间。
2、后期检修、维护方便快捷。
脱水筛的设计安装比较方便，在后期的生产过程中检修、维护的工作量比较少，更方便、快捷，节省了用户的时间。
3、零部件耐磨、有效节约检修成本。
脱水筛设备的易损件是采用了高质量的耐磨材料，少量易磨损件采用特硬耐磨材质制成，因此质量好，性能好，大大降低了检修及维护费用。
4、结构紧凑、减少污染。
脱水筛的结构就设计合理、紧凑，在生产过程中减少了污泥污染、机体漏灰的问题，符合用户环保生产的要求。
脱水筛结构简单，但功能强大，兼具脱水回收功能，体积小，使用灵活方便，成为如今市场上受热捧的矿山设备之一，脱水筛型号众多，每个厂家的型号都不一样，所用的原材料、技术支持、制作工艺都不一样
