双层无轴滚筒筛
发布时间:2023/8/19 13:59:07 人气:

滚筒筛设备在沙石场中用于沙石分离;在石料场中用于大小石子分级以及分离出泥土和石粉;筒体通过传动系统带动在一定转速下旋转,物料在其中翻转与滚动,自上而下通过筛分筒得到分离,细料从筛分筒前端下部排出,粗料从筛分筒下端尾部排出,筛出的杂物从出料口排出。由于物料在滚筒内的翻转、滚动,使卡在筛孔中的物料可被弹出,有效防止筛孔堵塞,克服了圆振筛和直线筛在筛分较湿物料时出现的筛网堵塞问题,提高了筛分系统的产量和可靠性。

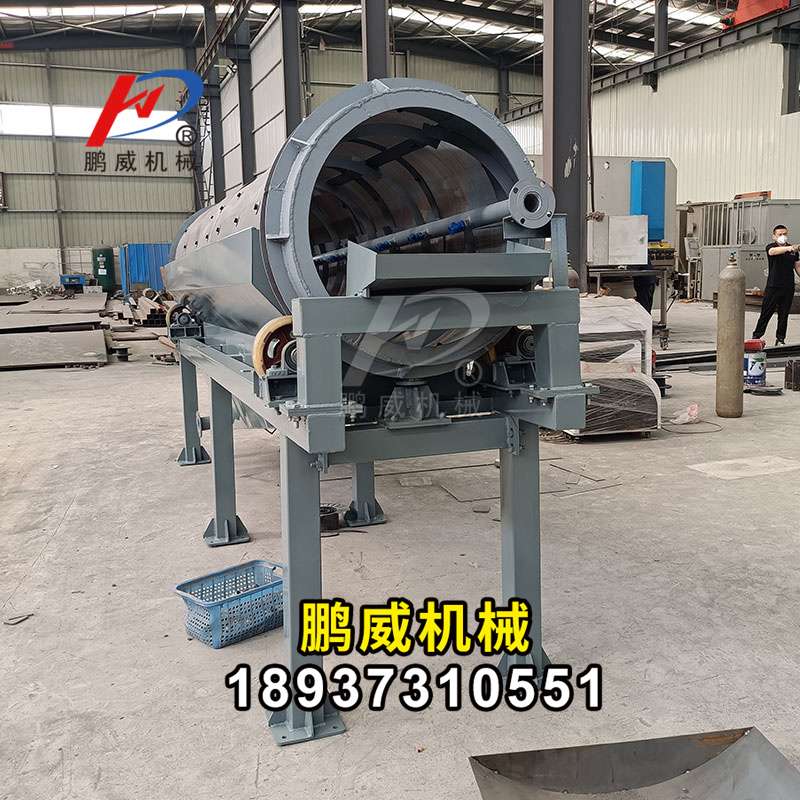

双层无轴滚筒筛

双层无轴滚筒筛

双层无轴滚筒筛

滚筒筛分机可设有梳型清筛机构,在筛分过程中可通过梳型清筛机构(可选拍打装置)与筛分筒的相对运动,达到对筛体不间断清理的效果,使筛分筒在整个工作过程中始终保持清洁、不粘、不堵、不影响筛分效果。

特点:
1、筛分效率高、工作环境好
无轴滚筒筛装置了板式清筛机构,沙石物料的粘度、湿度等对分离筛的影响不大,清筛机和筛体进行的相对运动使得筛网中心不容易发生堵塞,提高了滚筒筛砂机的筛分效率,使得企业建筑工程在传统技术工艺上又有了更多的提升进步,可配合制砂机、洗沙机、破碎机等多种设备使用。
2、粉尘污染少、设备噪音低
无轴滚筒筛的筛分机构设计在密封防尘罩中,有效解决了筛分过程中粉尘污染的现象,提高了环保性能。设备在运行时,密封防尘罩有效隔离了物料与旋转筛网所产生的噪音,降低了设备的噪音。
3、工作可靠性、使用寿命长

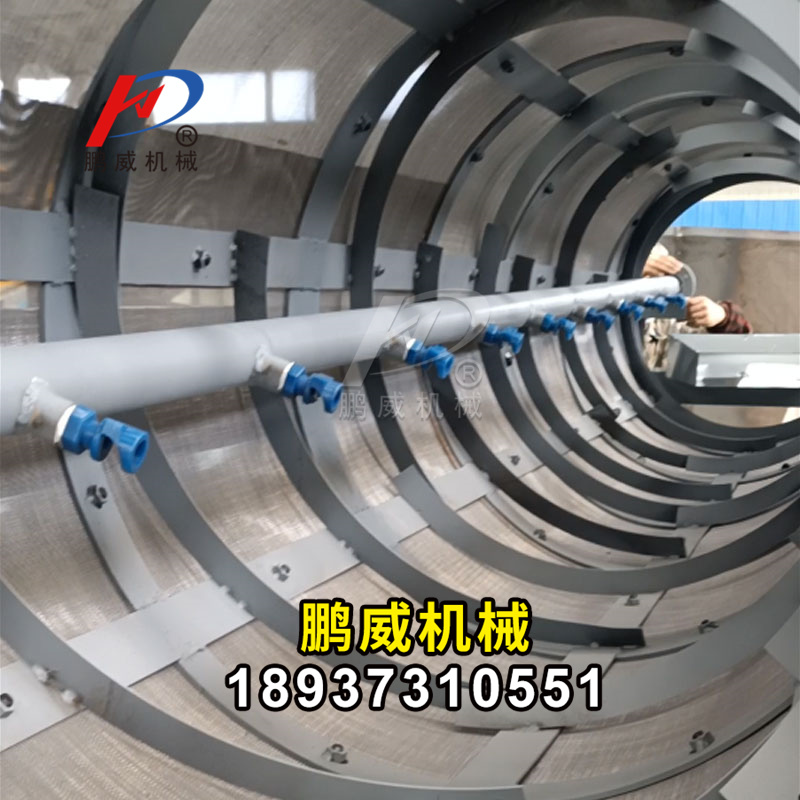

无轴滚筒筛的核心筛分系统采用了搅拌机的搅拌原理,物料在搅拌筒内通过螺旋叶片发生摩擦、推挤、翻滚,工作可靠性强。滚筒筛砂机的筛网是由若干个圆环状扁钢组成的,规格较大,截面积远大于其他筛分的面积,有效提高了设备的使用寿命。
4、设备整体性高、检修方便
除了成品料堆皮带机之外,系统集成于一个小型框架中,设备的整体性相比移动式的要更高。MSD无轴滚筒筛的密封防尘罩两侧设置了观察窗口,工地安装操作人员可随时观察设备的运行情况。密封罩和清筛机侧面设置了检修快开门口,有利于设备的检查和维修。


滚筒筛结构图纸

滚筒筛结构图纸

滚筒筛分机由电机、减速机、滚筒装置、机架、密封盖、进出料口等部分组成。滚筒装置倾斜安装于机架上。 电动机经减速机与滚筒装置通过联轴器连接在一起,驱动滚筒装置绕其轴线转动。

双层无轴滚筒筛

大型无轴滚筒筛主要技术参数表:

型号

处理能力
(t/h)

功率
(kw)

滚筒直径



(mm)

滚筒长度



(mm)

筛网大小
(mm)

外形尺寸
(mm)

重量
(kg)

GT1015

10-15

4.0

1000

1500

<3~10

3000*1400*2145

2200

GT1020

15-25

5.5

1000

2000

3460*1400*2145

2800

GT1225

25-40

7.5

1200

2500

4146*1600*2680

4200

GT1530

60-80

11

1500

3000

4460*1900*2820

5100

GT1545

80-150

15

1500

4500

5960*1900*3080

6000

GT1848

150-200

22

1800

4800

6500*2300*4000

7500

GT2055

200-260

30

2000

5500

7500*2500*4000

8600
