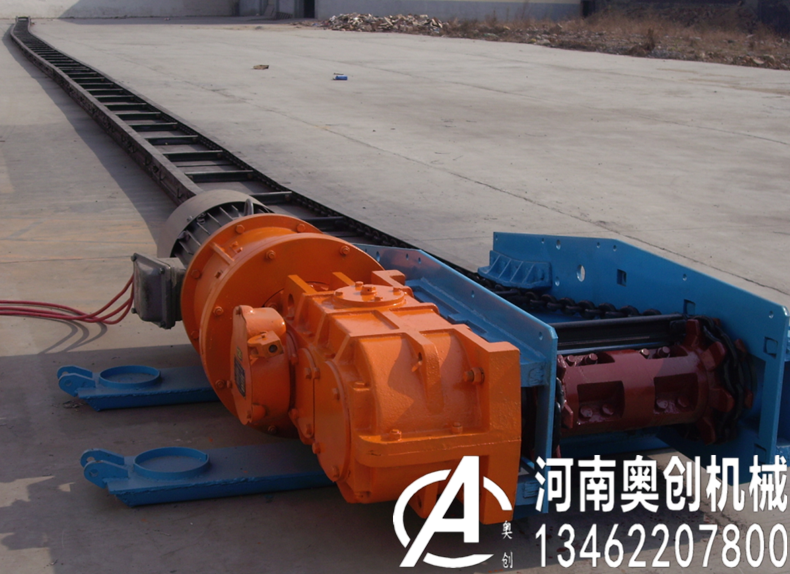

井上SGB系列刮板输送机概述：

      井上SGB系列刮板输送机主要用于煤矿薄煤层或极薄煤层、中厚或厚煤层和缓倾斜煤层炮采、普采、综采综放等工作面输送煤炭，也可用于掘进巷道运输和顺槽运输，配套采煤机时，刮板输送机中部槽也是采煤机的行走轨道。

产品用途：

    刮板输送机主要用于煤矿薄煤层或极薄煤层、中厚或厚煤层和缓倾斜煤层炮采、普采、综采综放等工作面输送煤炭，也可用于掘进巷道运输和顺槽运输，配套采煤机时，刮板输送机中部槽也是采煤机的行走轨道。刮板输送机是由刮板链牵引，在槽内运送散料的输送机。刮板输送机又称：溜子；电溜子；刮板输送机广泛应用于冶金、煤矿、矿山、建材、电力、化工、水泥、港口、码头、洗煤厂等行业，是用来输送物料的重要运输工具。它是由中部槽、链条、刮板及牵引系统组成。
适用于不同条件的采煤工作面，能与各型采煤机和液压支架相配套使用，完成工作面落煤、装煤、输煤、推溜、移架的综合机械化。
刮板输送机具有性能可靠、运输力强、传动平稳、适用性强、可弯曲、易于维护等特点。

型号分类：

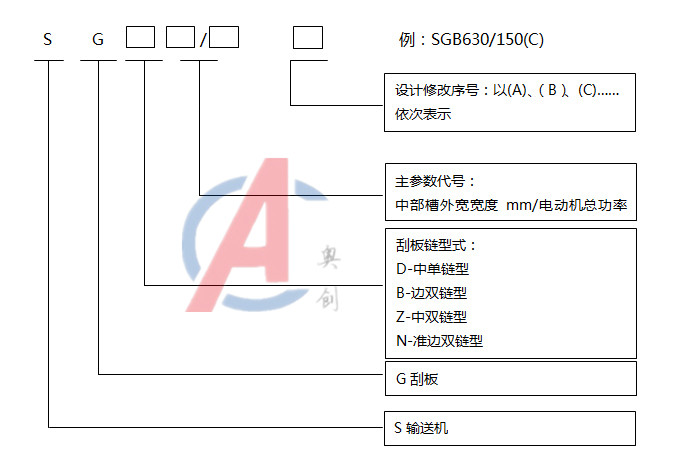

执行标准：MT/T105-2006《刮板输送机通用技术条件》轧制槽帮和冷压槽帮的刮板输送机型号编制方法如下：

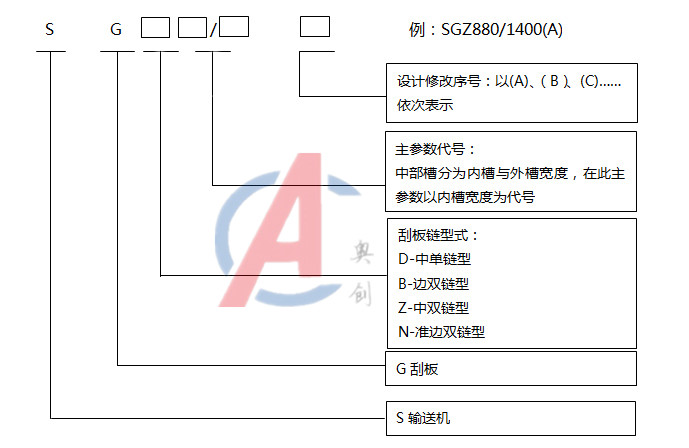

铸造槽帮刮板输送机型号编制方法如下：

按刮板链形式可分为：中单、中双、边双、准边双链四种形式;
按输送能力及电机功率可分为：轻型(单电机P<75kw)、中型(单电机75≤p≤160kw)、重型(单电机200≤p≤400kw)及超重型(单电p>400KW);
按应用场所可分为：煤矿井下用输送机、煤矿井上用输送机、非煤矿山用输送机;
按卸载形式可分为：端卸式、侧卸式;
按中部槽结构可分为：开底式、封底式;
按驱动电机形式可分为：单速电动机驱动型式、双速电动机驱动型式。
刮板输送机装机功率：5.5kw-320kw，槽宽：280mm-764mm， 输送量：30-700t/h。

使用环境条件：

● 环境温度在-10°C～+40°C之间。
● 无破环绝缘的气体或蒸汽的环境中。
● 有甲烷和空气混合物、煤尘等爆炸性气体的环境。
● 海拔高度在2000米以下。
● 无长期连续滴水的地方。

工作原理：

   刮板输送机的工作原理是将敞开的溜槽作为煤炭、矸石或物料等的承受件，将刮板固定在链条上（组成刮板链），作为牵引构件。当机头传动部启动后，带动机头轴上的链轮旋转，使刮板链循环运行带动物料沿着溜槽移动，直至到机头部卸载。刮板链绕过链轮作无级闭合循环运行，完成物料的输送。

技术参数：

型 号	设计长度(m)	输送量(t/h)	链速(m/s)	装机功率(kw)	圆环链规格(mm)	中部槽规格(mm)
SGD40/5.5V	40	40	0.5	5.5	板式链	2000×237×330
SGD280/7.5	40	30	0.63	7.5	10×40-B	1200×280×125
SGD280/11	60	30	0.63	11	10×40-B	1200×280×125
SGD320/17B	80	40	0.59	17	14×50-B	1200×320×150
SGD320/18.5	80	40	0.59	18.5	14×50-B	1200×320×150
SGD320/22	100	40	0.59	22	14×50-B	1200×320×150
SGD420/22	80	60	0.66	22	14×50-C	1200×420×150
SGD420/30	100	80	0.66	30	18×64-B	1200×420×150
SGB320/18.5	80	40	0.59	18.5	14×50-B	1200×320×150
SGB420/22	80	80	0.88	22	14×50-B	1200×420×150
SGB420/30	100	80	0.88	30	14×50-B	1200×420×150
SGB520/30	100	100	0.88	30	14×50-B	1200×520×150
SGB420/40X	100	100	0.86	40	18×64-B	1500×420×180
SGB520/40	100	120	0.86	40	18×64-B	1500×520×180
SGB620/40T	100	150	0.86	40	18×64-B	1500×620×180
SGB620/80T	160	150	0.86	2×40	18×64-C	1500×620×180
SGB630/150C	200	250	0.86	2×75	18×64-C	1500×630×190
SGB630/180	150	400	0.92	2×90	22×86-C	1500×630×222
SGD630/180	150	400	0.92	2×90	26×92-C	1500×630×222
SGD630/220	150	400	1.07	2×110	26×92-C	1500×630×222
SGB630/220	150	450	1.0	2×110	22×86-C	1500×630×222
SGZ630/220	150	450	1.0	2×110	22×86-C	1500×630×222
SGZ630/264	200	450	0.95	2×132	22×86-C	1500×630×222
SGZ730/220	180	500	1.0	2×110	22×86-C	1500×730×222
SGZ730/264	200	500	1.12	2×132	22×86-C	1500×730×222
SGZ730/320	200	700	0.95	2×160	26×92-C	1500×730×275(铸焊)
SGB764/264	150	600	1.12	2×132	22×86-C	1500×764×222
SGZ764/264	150	600	0.95	2×132	26×92-C	1500×764×222
SGZ764/320D	200	700	0.95	2×160	26×92-C	1500×764×300(铸焊)

注：可根据用户要求设计制作刮板输送机
