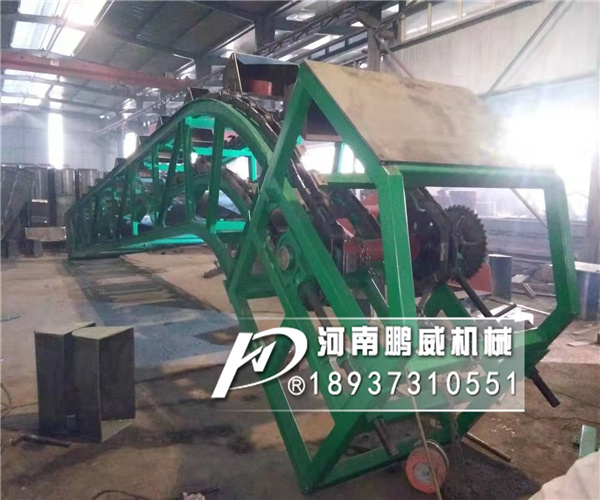

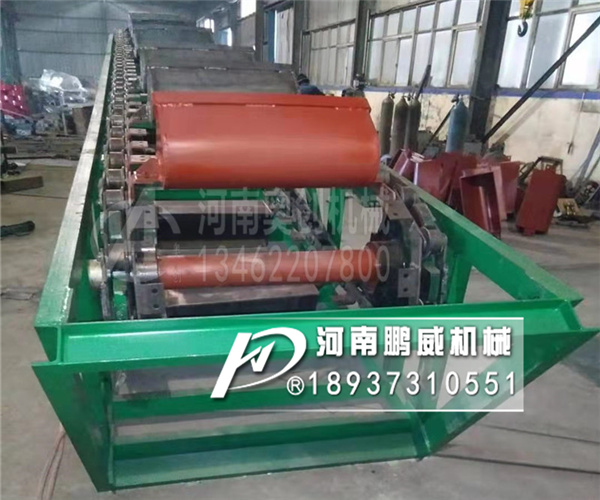

链斗式挖沙输送机的料斗宽度分别有350mm、450mm、630mm、800mm、 1000mm五个规格，根据不同的运行场合及环境要求，链斗输送机分敞开型、半封闭型和全封闭型三种形式。链斗输送机集物料水平与垂直提升为一体，一台设备可替代水平输送机加垂直输送机多台设备使用。物料封闭在标准钢制机壳中，限制灰尘飞出，适用于要求密封的场合。物料可在上水平段内干净、缓慢地通过机壳底部的闸门或开口处排出。本机布置灵活多样，可多点加料。节省厂房空间，减少地坑深度。

工作原理
链斗输送机同时支持水平与垂直输送，可用于代替水平与垂直输送设备组合的生产线。物料封闭在标准钢制机壳中以防止灰尘飞出，适用于有密封要求的环境。布置灵活多样，支持多点加料，降低设备占用空间与地坑深度。物料可在上水平段内干净、缓慢地通过机壳底部的闸门或开口处排出。装料和卸料都比较平稳，且从装料到下料的过程中，壳体中的物料与传动部件不接触，所有物料不会被剥落和破碎。

链斗式输送机产品特征

1、牵引链采用专业链条厂家生产的高强度双排重型板式链，运行稳定可靠，使用寿命不低于60000小时。该链条所有零件均进行了热处理，链板内孔为扁孔，销轴两面铣扁，装配后无相对转动，使该处磨损变为零
2、 料斗间采用鳞板式搭接结构，重叠大，效果好，灰渣不易外漏;斜升段设落渣收集斗，能将头部洒落的炉渣集中收集起来。
3、机尾采用弹簧螺旋张紧装置，使链条牵引力得到缓冲和自动调整。
4、尾部两个链轮通过双轴承空套于尾轴上，可分别自由转动，避免了因键联接在两排链条不等长时产生的有害约束力。
5、主动链轮为瓣式结构，通过高强度螺栓与轮毂相联，更换时不需拆卸主轴，安全方便。
6、采用剖分式轴承座，拆卸方便、安全。
7、设有断链检测装置，链条故障时能够及时停机，避免造成整个设备的损坏。
8、背负传动机构，节省现场空间，安装简单。

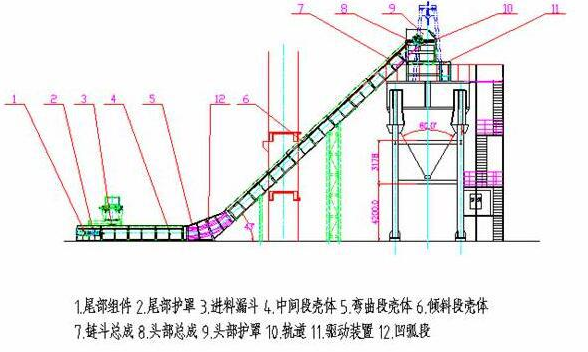

工艺流程图：

链斗式输送机优点：
1、输送机的牵引链条采用专业链条厂家生产的高强度双排重型板式链，运行稳定可靠且使用寿命长;
2、机尾部分采用弹簧螺旋张紧装置，可使牵引链条的张紧力自动调整，特别适合远距离、重载荷的输送机;
3、工艺布置灵活;可架高、地面或地坑布置，可水平或斜升安装，也可水平加斜升安装;
4、背负驱动机构，结构紧凑，安装方便。
型号参数表：
