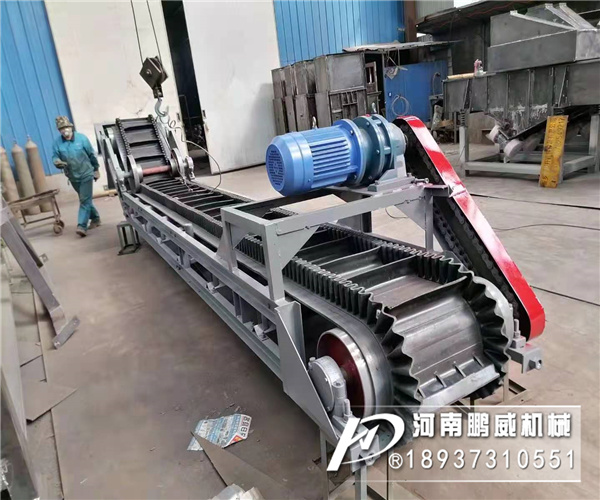

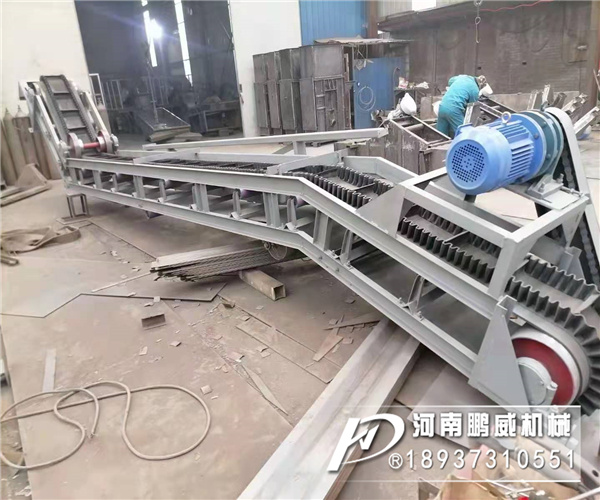

大倾角皮带输送机广泛用于煤炭、粮食、建材、化工、水电和冶金等行业,用档边带来代替普通平面输送带大输送角度可达90度，其他部件与水平皮带输送机通用。具有结构简单，运行可靠，平稳，噪音小，与其他输送设备相比能耗小，输送量大。

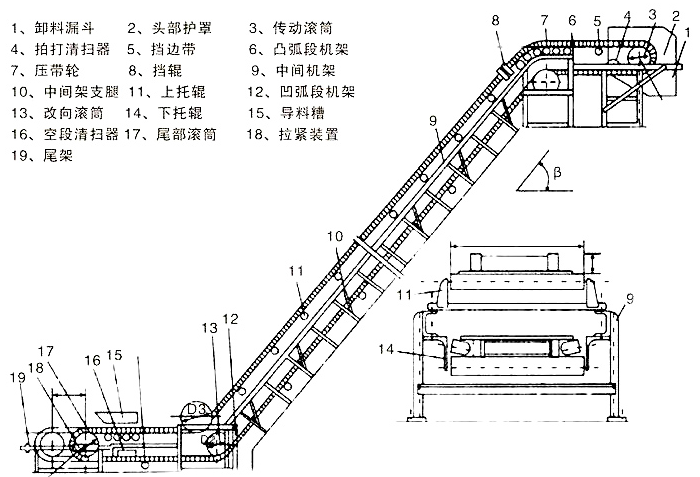

大倾角皮带输送机细节

1、状挡边输送带：
在大倾角皮带输送机中起曳引和承载作用。波状挡边、横隔板和基带形成了输送物料的"闸"形容器，从而实现大倾角输送。
2、驱动装置：
是输送机中的动力部分。系由Y系列电动机，ZJ型轴装式减速器，楔块式逆止器组成。
3、传动滚筒：
是动力传递的主要部件，输送带借其与传动滚筒之间的摩擦力而运行。本系列传动滚筒有胶面和光面之分，胶面滚筒是为了增加滚筒和输送带之间的附着力。
4、改向滚筒：
用于改变输送带的运行方向。改向滚筒用于输送带下表面(非承载面)。
5、压带轮：
用于改变输送带的运行方向，压带轮用于输送带上表面(承载面)。
6、托辊：
托辊用于支承输送带和带上的物料、使其稳定运行。本系列有上平行托辊、下平型托辊两种型式。
7、托带辊：
托带辊用于在凸弧段机架上支承输送带下分支，其支承于挡边输送带两侧的空边上。若干组托带辊形成一个圆弧段用于使输送带改向。托带辊采用悬臂支承。
8、立辊：
立辊用于限制输送带跑偏，并安装在上、下过度段机架上。每个过滤段机架上设有4个，上、下分各两个。
9、拍打轮清料装置：
用于拍打输送带背面，震落粘在输送带上的物料。
10、拉紧装置：
它的作用有:1.使输送带具有足够的张力，保证输送带和传动滚筒间不打滑。2.限制输送带在各支承间的垂度，使输送机正常运转。本系列采用螺旋拉紧装置。
11、机架、头部漏斗、头部护罩、导料槽、中间架、中间架支腿等：
在输送机中分别起支承、防尘和导料作用。本系列中间架支腿有低式、中式和高式三种。下水平段和倾斜只配用低式中间架支腿，而上下水平段根据不同的头架（低式、中式和高式头架）分别配用不同的中间架支腿（低式、中式和高式中间架支腿）。

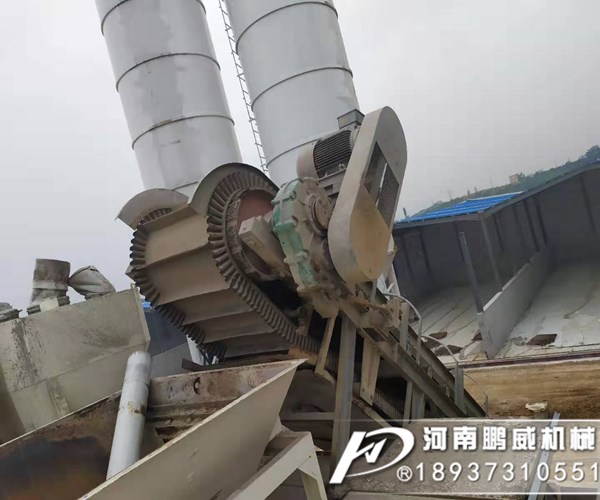

大倾角皮带输送机特点

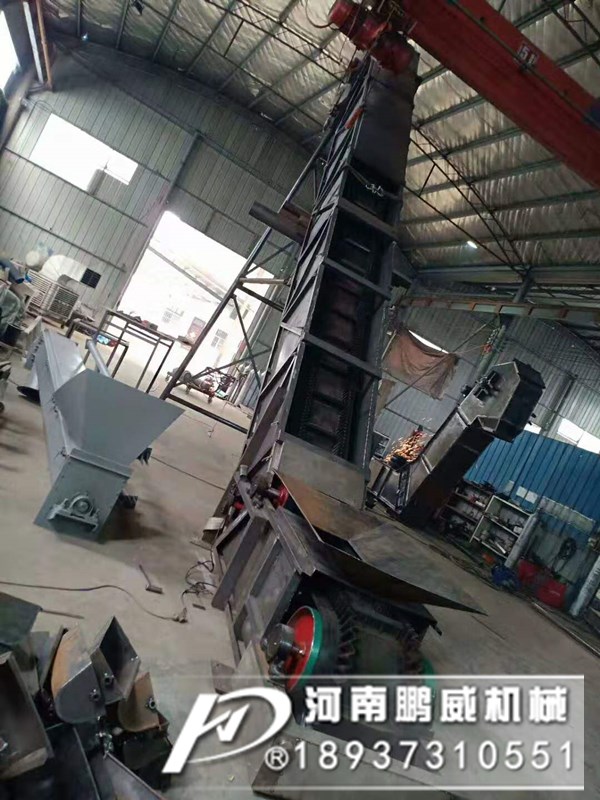

1、大倾角皮带输送机可适用于30°-90°倾角输送。
2、采用的是具有波状挡边和横隔板的输送带，可防止物料在较大倾角输送下防止物料测滑撒落。
3、输送量大，可达6000立方/时，垂直提升高度可达500米。
4、对于输送有特殊要求的物料，如：高温、具有酸、碱、油类物质或有机溶剂等成份的物料，需采用特殊的输送带。

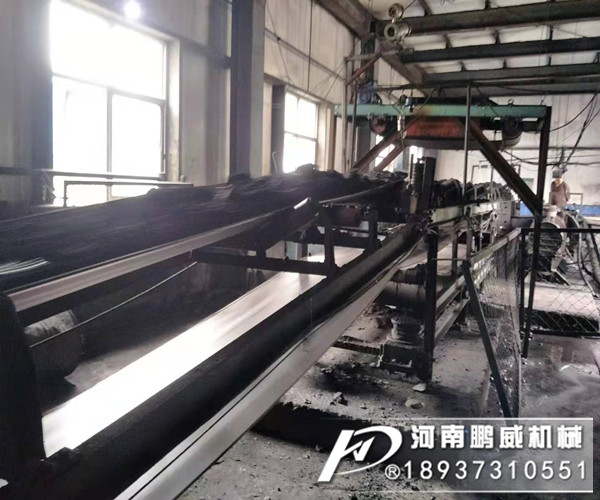

大倾角皮带机结构工作原理和使用范围
      大倾角皮带机其结构是在平形橡胶运输带两侧粘上可自由伸缩的橡胶波形立式"裙边"，在裙边之间又粘有一定强度和弹性的横隔板组成匣形斗，使物料在斗中进行连续输送。大倾角皮带机可广泛用于煤炭、粮食、建材、化工、水电和冶金等部门,在环境温度为-19℃~+40℃范围内,输送堆积比重为0.5-2.5t/m3的各种散状物料。对于输送有特殊要求的物料,如高温、具有酸、碱性、油类物质或有机溶剂等成分的物料,需采用特殊的挡边输送带。

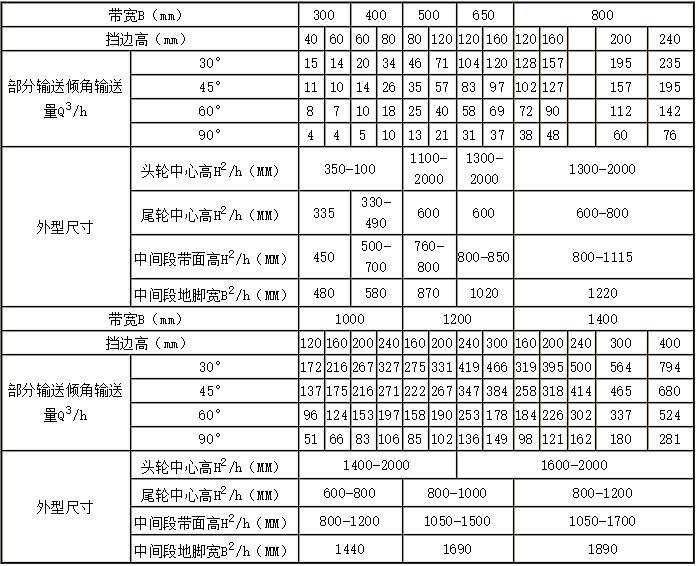

型号参数表：

安装规范

1、 安装前应先熟悉大倾角皮带输送机图纸，根据验收规则验收组成整机的各部件。

2、 熟悉执行《机械设备安装工程施工及验收规范》有关安装技术要求。

3、安装顺序：

一般是：划中心线—安装机架（头架-尾架-支腿-中间架），安下托辊—安装波状挡边带—安装电动滚筒—安装改向滚筒—安装压带轮—安装上托辊组—安装拉紧装置—安装漏斗、护罩、导料槽等。

4、安装注意事项：

（1）全部滚筒、托辊安装后均应转动灵活不应有卡滞现象。

（2）输送机机架中心线应与输送机纵向中心线重合，允许≤3mm的偏差，并应保证在任意25m长度内的直线度为5mm。

（3）滚筒轴线与水平面的平行度为滚筒轴线的长度的1/1000。

（4）滚筒轴线对输送机机架中心线的垂直度为滚筒轴线长度的2/1000滚筒、托辊中心线对输送机机架中心线的对称度为3.0mm。

5、清扫器安装后，其刮板与输送带在滚筒轴线上的接触长度不得小于85%。
