ZSG系列矿用振动筛是我公司自行研制的一种新型、高效的筛分设备，主要用于冶金、矿山、煤炭、建材、电力、化工等大块状物料及中小颗粒物料的筛分行业，尤以冶金行业用途广泛，是高炉槽下、焦化厂、选矿厂常用的筛分机械。该产品 具有体积小、重量轻，能耗低、便于安装及工艺布置等特点，采用节能振动电机作振动源，橡胶弹簧支撑并隔振，处理量大，筛分效率高，筛网有较大的安装倾角,拼块组装筛板，更换方便，使用寿命长。
1.体积小,筛分能力大.
2.重量轻,便于安装及工艺布置.
3.能耗少,可节约大量能源.
4.价格低,备件量极少.
5.结构简单,造型美观.
6.筛网由小块拼装,且更换极为简便.
ZSG矿用振动筛工作原理和结构:
ZSG系列矿用重型振动筛是利用振动电机或普通电机外拖动或自振源驱动，使筛体沿激振力方向作周期性往复振动，物料在筛面上沿直线方向作抛物线运动，从而达到筛分目的。ZSG系列高效重型筛由激振装置、筛箱、防尘罩、落料斗、减振装置、底座等部分组成。ZSG系列高效重型筛工作时，由激振器产生的激振力通过筛箱传递给筛箱内的筛面上，因激振器产生的激振力为纵向力，迫使筛箱带动筛网面作纵向前后位移，在一定条件下，筛网面上的物料因受激振力作用而被向前抛起，落下时小于筛孔的物料则透筛而落到下层，物料在筛网面上的运动轨迹为抛物运动，由于这样周而复始的物料运动，物料从入料端落入筛箱后，迅速前进、松散、透筛，完成筛分作业。
ZSG系列矿用重型振动筛有筛箱、振动电机、减振系统及底架等组成。筛箱由筛框、筛板、衬板等组成。筛机侧板采用优质钢板制作而成，侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接，结构合理，坚固耐用。
ZSG系列矿用重型振动筛采用振动电机做为激振源，调节振动电机激振力的大小，可以改变筛机的振幅。
减振系统有橡胶弹簧、支承座等组成。本系列振动筛振动电机安装方式可分为上振式和侧振式，减振装置安装方式可分为座式或吊挂式。还可以根据用户需要进行设计制造。
ZSG矿用振动筛型号含义:
ZS G-07×15
┬ ┬ ┬ ┬
│ │ │ │
│ │ │ └────────- 筛面长度(dm)
│ │ │
│ │ └────────── 筛面宽度(dm)
│ │
│ └───────────- 高效产品代号
│
└───────────── 振动筛系列代号

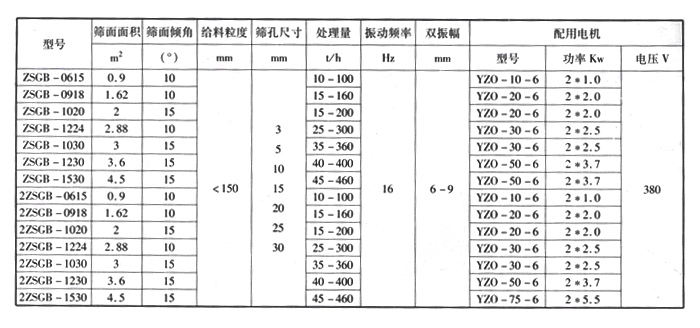

ZSG矿用振动筛技术参数表：
ZSG矿用振动筛激振器振动式：
型号
入筛粒度(mm)
处理能力(t/h)
配用振动电机
电压(v)
功率(kw)
振频(Hz)
双振幅(mm)
有效筛面(m2)
单支点动负荷(N)
ZSGB-0918
≤250
10-100
YZO-20-6
380
2.0×2
16
6-8
1.62
900
ZSGB-1020
10-180
YZO-20-6
2.0×2
2.0
1300
ZSGB-1224
10-200
YZO-30-6
2.5×2
2.88
1620
ZSGB-1030
15-250
YZO-30-6
2.5×2
3.0
1850
ZSGB-1530
20-350
YZO-50-6
3.7×2
4.5
2810
ZSGB-1540
30-500
YZO-75-6
5.5×2
6.0
4650
ZSG2B-1020
10-180
YZO-20-6
2.0×2
2.0
1300
ZSG2B-1224
10-200
YZO-30-6
2.5×2
2.88
1620
ZSG2B-1030
15-250
YZO-50-6
3.7×2
3.0
1850
ZSG2B-1530
20-350
YZO-50-6
3.7×2
4.5
2810
ZSG2B-1540
30-500
YZO-75-6
5.5×2
6.0
4650
