脱水筛适用于颗粒度较小的物料，如细沙、尾矿、尾料的脱水干排设备，与普通直线振筛相比，尾矿脱水具有处理量大，脱水效果好，脱水后物料成品含水率低，应用行业广泛，性价比高等优点。

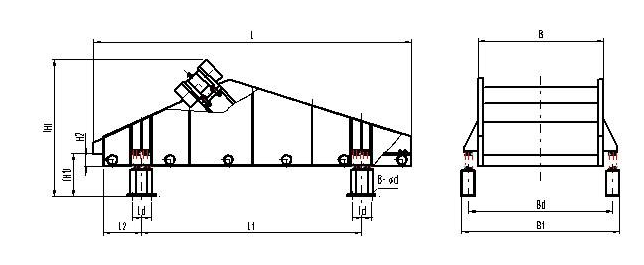

结构图
1、筛箱
筛箱是振动脱水筛筛机的主要工作和承载部件，是由筛框和固定在它上边的筛而组成。载荷特性决定筛框 有足够的强度、刚度和耐磨性，因此，各部件连接要牢固可靠，且整体重量要尽量轻。
为了减轻筛框重量，增强筛框侧板受高频动载荷的能力，筛框侧板采用锅炉钢板整块折弯后局部用扁钢加强，并与横梁、入料异型梁、出料异型梁加强组焊后形成框架结构，这样大大增加了筛框的纵向和横向刚度和强度。
此外，为了减少焊接内应力，所有焊接件均采用与之相匹配材料，并在焊接工艺上采取严格措施，以延长使用寿命。这与螺栓联结及铆接结构相比较，具有制造工艺简单、重量经、工作可靠等优点。
2、筛面
筛面是振动脱水筛承受物料并使物料完成筛分或脱水过程的重要部件，其结构的好坏直接影响到筛分脱水效果。因此选择筛而 十分慎重。
通常，振动脱水筛一般选用不锈钢焊接网筛面，但其筛缝尺寸只能达到0.25mm，筛面开孔率较低(开孔率J有18一23%)，所以在处理水分大、粘湿物料时(如浓缩机底流)，易出现筛孔堵塞现象，影响脱水效果。新研制的叠层复合式筛网是由不同筛孔尺寸的不锈钢丝网叠合在一起，周边用聚胺脂橡胶粘结而成first层筛孔尽量小，称为主筛网；第二层筛1冈的孔径比first层筛网大一个孔序，称为防堵筛网；第三层筛网强度尽可能大而钢丝直径尽可能小，以增大筛网开孔率，此层开孔率可达到40%，并支撑一、二层筛网，使之保持足够大的强度和刚度，而且要避免因钢丝直径过粗使first、二层筛网凹凸不平而形成塌陷，以至影响筛网使用寿命。采用独特的技术研制成高频振动脱水筛，主要部分在水平方向上片状，筛板后部与主板成上倾角度，不J使矿浆颗粒不易穿过筛孔，而且脱水效率高。
由于每层筛网的钢丝直径不同，所以筛网在受力拉伸后变形也不一样；复合筛网除随筛机一起振动外，其中每层筛网之间还有相对运动，即筛面上下的拍打运动和横向之间的相对错位运动，这种运动有利于细粒物料透过筛孔并防止堵塞，具有单层筛网所没有的功效，即促使细粒 物料快速透筛并自动清理筛而，这对于煤泥回收和细粒 物料脱水分 具有特殊意义。
3、振动器
振动器是振动脱水筛的关键部件。本筛机的振动器与普通筛机相比较，不J工作频率高(达25~50Hz），而且振动强度大。因此，合理的结构布置及零件的优选是非常重要的。振动脱水筛的振动器采用外置式块偏心结构，筛箱两侧各布置一组激振器，每组激振器两套轴承。
为了降低轴承温升和工作噪音，提高工作寿命，采用了高精度大游隙轴承，且轴承外圈加以轴向定位，以防止轴向窜动带来的轴承外圈与轴承座或抽与轴承内圈的相对滑动，从而减缓了轴温的上升并降低了工作噪音。中间轴由挠性联轴器将两组激振器连接在一起，形成一个整体的激振源。频率可通过变换皮带轮来调节，振幅调整由主偏心块加减配重板来实现。
4、支撑弹簧
支撑弹簧种类很多，有金属弹簧、橡胶弹簧、复合弹簧等，振动脱水筛是在25Hz~50Hz高频振动下工作，支撑结构对其运动特性影响很大，由于筛机本身参振重量较轻，故选取弹性元件和决定结构时不J要考虑隔振效果，而且还要考虑其运动特性，综合分析，采用了圆柱橡胶剪切弹簧。
橡胶弹簧的优点是尺寸、形状、刚度可以随意选择，并能承受较大的弹性变形，弹性模量较金属弹簧小，通过改变橡胶弹簧工艺配方来改变弹簧刚度，不同尺寸、形状的弹簧其刚度可自行选取，而且安装更换方便，使用寿命长，所以应用范围较广。
弹簧在筛机支撑部分的安装形式与一般振动筛有所不同，采用了悬挂式的剪切弹簧，这种形式强制弹簧跟踪筛机频率，克服了普通筛机自由装置橡胶弹簧在高频振动下相位滞后现象，从而使筛机启动、停车非常平稳，共振振幅小，减轻了筛机工作时，特别是停车时对墓础的动载荷。由于橡胶弹簧是在压缩和剪切复合状态下工作，故此一般压缩弹簧使用寿命长，这种布置形式特别适合于高振动强度轻型筛机。
性能优势：
1、脱水筛筛网材质采用超高分子聚氨酯（UHMW----PE)，耐冲击、耐低温、耐磨损、耐化学腐蚀、自身润滑、吸收冲击能，抗冲击性能在所有塑料中较高，耐磨性能优于聚四氟乙烯、尼龙、碳钢等材料。
2、脱水筛的振动电机更换方便，底座橡胶弹簧用来减震，使振幅不大，缓慢的振动，可以脱得干净。
3、脱水筛可以根据产量和含水量来定制，机身的侧板有加强板，底部装有支撑，底部打有横条，出料口加有三角形钢板支撑，板材厚。
4、振动电机固定采用高强度螺栓，底部弹簧为橡胶弹簧，弹簧的质量会影响振动电机的寿命。筛板固定的密度高，筛板中打有加强筋。
5、焊工焊过之后会严格不能出现焊孔，底部用槽钢支撑。
6、另外，筛孔可以根据需要调整，设备噪音小，脱水效果好。
7、发货前，工作人员会对其进行调试，振动电机是否正常，激振器是否良好运行，确保为客户保证出厂产品质量。
型号参数表
安装与调试:
1、安装前，要把现场基础与筛子安装图对照检查，预埋钢板平面度误差不大于3mm。
2、筛子安装完毕，调整好相对位置，一次与二次减振弹簧均呈垂直状态，电动机轴线应低于振动器轴线3-5mm,再把电机支架、弹簧底座与预理钢板点焊焊牢。
3、要求两台电机转向必须相反。
4、振动筛空载运行时间为4-6小时，要求筛体运行平稳，左、右对称点振幅差小于0.8mm,无横摆与异常响声，检查筛板，激振器紧固情况。
5、检查激振器轴承的工作温度，应不大于75℃。
6、脱水节肢筛安装时，一定要注意节肢筛筛体与落水斗之间的密封，以防漏水。
7、振动与非振动部分至少保留80mm。
1、节肢筛起动顺序：逆料流方向启动，顺料流方向停车。应避免带料启动，筛面上物料全部筛完再停车。
2、在筛子工作过程中，应注意筛箱运行是否平稳，如发现运转不正常或有撞击声，应立即停车检查。
3、脱水节肢筛一般为负倾角安装。
4、弹簧之间易积聚粉尘杂质，影响弹簧正常工作，应经常清理。
5、经常检查筛机各处螺栓连接情况，若有松动及时拧紧。
6、激振器轴承采用3号锂基脂润滑，正常情况下，应每月加注润滑油一次，轴承应每年清洗检查一次。
