皮带传动斗提机的皮带一般采用橡胶皮带，安装在下或上驱动滚筒和上下换向滚筒上。可分为皮带式、环链式、板链式，针对不同的物料和客户的预算，客户可以选择合适的类型。适用于低处往高处提升，供应物料通过振动台投入料斗后机器自动连续运转向上运送。料斗把物料从下面的储藏中舀起，随着输送带或链提升到顶部，绕过顶轮后向下翻转， 斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带，装在下或上面的传动滚筒和上下面的改向滚筒上。
主要特点：
1.驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。
2.提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。
3.运行可靠性好,的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度。
4.使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。
斗提机的型号和种类：
常见的斗提机包括z型斗提机、环链斗提机、皮带斗提机、垂直斗提机、HL系列斗提机、TD系列斗提机，ne斗提机、NSE斗提机等。
规格型号：
1.TD型又分为：100型，160型，200型，250型，315型，400型，500型等
2.TH型又分为：100160型，250型，315型，400型，500型。
3.NE型分为：10015型，30型，50型，100型，150型，200型，300型，400型，500型，800型。

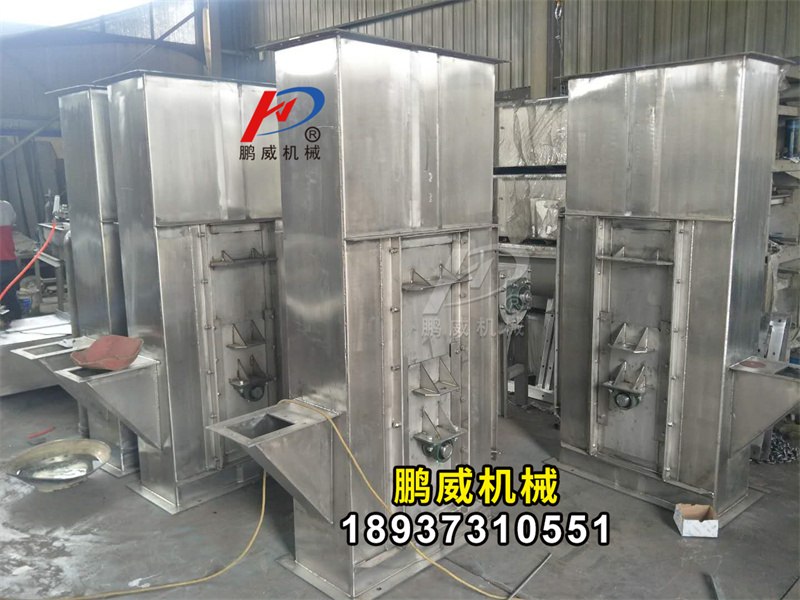

提升机外形图：
斗式提升机型号及参数
|
型号 |
TD160 |
TD250 |
TD315 |
TD400 |
||||||||||||
|
料斗形式 |
Q |
h |
zD |
Sd |
Q |
h |
zD |
Sd |
Q |
h |
zD |
Sd |
Q |
h |
zD |
Sd |
|
输送量(m3/h) |
5.4 |
9.6 |
9.6 |
16 |
12 |
22 |
23 |
35 |
17 |
30 |
25 |
40 |
24 |
46 |
41 |
66 |
|
斗宽(mm) |
160 |
250 |
315 |
400 |
||||||||||||
|
斗容(L) |
0.5 |
0.9 |
4.2 |
1.9 |
1.3 |
2.2 |
3.0 |
4.6 |
2 |
3.6 |
3.8 |
5.8 |
3.1 |
5.6 |
5.9 |
9.4 |
|
斗距(mm) |
280 |
350 |
360 |
450 |
400 |
500 |
480 |
560 |
||||||||
|
带宽(mm) |
200 |
300 |
400 |
500 |
||||||||||||
|
斗速(m/s) |
1.4 |
1.6 |
1.6 |
1.8 |
||||||||||||
|
物料量大块(mm) |
25 |
35 |
45 |
55 |
||||||||||||
|
型号 |
TD500 |
TD630 |
TD160 |
TD250 |
TD350 |
TD450 |
||||||||||
|
料斗形式 |
Q |
h |
zD |
Sd |
h |
zD |
Sd |
Q |
S |
Q |
S |
Q |
S |
Q |
S |
|
|
输送量(m3/h) |
38 |
70 |
58 |
92 |
85 |
89 |
142 |
4.7 |
8 |
18 |
22 |
25 |
42 |
50 |
72 |
|
|
斗宽(mm) |
500 |
630 |
160 |
250 |
350 |
450 |
||||||||||
|
斗容(L) |
4.8 |
9 |
9.3 |
15 |
14 |
14.6 |
23.5 |
0.65 |
1.1 |
2.6 |
3.2 |
7 |
7.8 |
14.5 |
15 |
|
|
斗距(mm) |
500 |
625 |
710 |
300 |
400 |
500 |
640 |
|||||||||
|
带宽(mm) |
600 |
700 |
200 |
300 |
400 |
500 |
||||||||||
|
斗速(m/s) |
1.8 |
2 |
1 |
1.25 |
1.25 |
1.25 |
||||||||||
|
物料量大块(mm) |
60 |
70 |
25 |
35 |
45 |
55 |
||||||||||
1、首先将新皮带运至斗式提升机尾部，打开斗式提升机两侧的尾部观察口，通过其中一个尾部观察口将旧皮带从斗式提升机尾轮处断开；
2、提升机的尾部观察口将准备好的斗式提升机的新皮带与旧皮带相应断头端进行连接，然后在斗式提升机首轮处开始盘车，直至旧皮带从另一个尾部观察口全部输出完毕，断开新皮带和旧皮带的连接处；
3、后将新皮带的两个断头进行连接。本发明的有益效果是：通过人工盘车的方法对斗式提升机的皮带进行更换，避免了拆除斗式提升机首轮处护罩的工序，整个过程简单易操作，安全系数高，更换时间短，不影响正常的生产。
