NE系列斗式提升机
发布时间：2023/9/16 16:43:13 人气：
NE型斗式提升机为板链式、重力诱导卸料的提升设备。适用于垂直输送粉状、颗粒状、小块状 、磨琢性或无磨琢性物料，如生料、水泥、煤、石灰石、干粘土、熟料等。NE型斗式提升机共有11种型号：NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。
提升机料斗尺寸：开口长400，斗距400，斗容0.035，安装孔距80×100，板厚4。原材料钢板均采用16Mn锰板，下料均采用激光切割下料，尺寸标准，外观整洁，焊接牢固。NE100链轮尺寸：上轮11齿，总厚170，内孔146，键槽36；下轮10齿，总厚150，内孔120，键槽32。链轮采用45#钢板焊接和45#钢铸造工艺。45#钢铸造工艺的材质硬度gao，耐磨性能好，使用寿命长NE100的链条尺寸：节距200，内节内宽51.8，滚子外径44.5，销轴直径19.1，销轴长度120，链板厚10，链板宽60。链条材质：内外链板45#钢板，滚套销40铬，均采用激光切割下料，链条采用调质淬火热处理，硬度gao，耐磨性能好。
1、提升范围广。这类提升机对物料的种类、特性及块度的要求少。不仅能提升一般粉状、粒状和块状物料，而且可提升磨琢性大的物料。物料温度≤250度。
2、输送能力大。该系列提升机具有NE15～NE800多种规格。提升量范围为15～800m 3 /h。
3、驱动功率小。这类提升机采取流入式喂料，重力诱导式卸料，且采用密集型布置的大容量料斗输送，链速低提升量大。物料提升时，几乎无回料和挖料现象，因此无效功率少，所耗功率是环链提升机的70%。
4、使用寿命长。提升机的喂料采取流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象，本机的设计确定物料在喂料、提升和卸料中不会撒料，减少了机械磨损，输送链采用板链式链条，延长了使用寿命。正常使用下，输送链使用寿命超过5年。
5、提升高度高。该系列提升机链速低，运行平稳，且采用用板链式合金钢链条，因此可达较高的提升高度（高度40M)。
6、密封性好。环金污染少。
7、运行稳定性好。较好的设计原理，确定了整机运行的稳定性，无故障时间超过了3万小时。
8、操作、维修方便、易损件少。
9、机械尺寸小。与同等提升量的其它各种提升机相比，这种提升机的机械尺寸较小。
10、结构港型号，精度高。机壳经折边和中间压筋，再经焊接，刚性好、外观漂亮。
NE板链斗式提升机的安装
1、板链斗式提升机必须牢固地安装在坚固的砼基础上。砼基础的表面应平整，并呈水平状态，保证斗式提升机安装后达到垂直要求。
高度较高的板链斗式提升机在其中部机壳和上部机壳的适当位置应与其相临的建筑物（如料仓、车间等）连在一起以增加其稳定性。安装时先安装下部部件，固定地脚螺栓，然后安装中部机壳，后安上部机壳。机壳安装成功，校正垂直度。在全高上下用铅直线测量，误差应小于10mm。上下轴应平行，其轴心线应在同一平面内。
高度较低的斗式提升机安装时，可以在地平面把上、中、下机壳全部连接并较正好，然后整体吊直固定在砼基础上。
2、机壳安装好后，安装链条及料斗。料斗连接用的U型螺丝，既是链条接头，又是料斗的固定件。U型螺丝的螺母一定要扭紧并可靠防松。
3、链条及料斗安装好以后，进行适当张紧。
4、给减速机及轴承座分别添加适当数量的机油和黄油。减速机用工业齿轮油润滑。轴承座内用钙基或钠基黄油均可以。5、试运转，安装完成后即应进行空车试运转。空运转应注意：不能倒转，不能有磕碰现象。空运转不小于2小时，不应有过热现象，轴承温升不超过250C，减速机温升不超过300C。空运转2小时后，一切正常即可进行负荷试车。带负荷试车时喂料应均匀，防止喂料过多，堵塞下部造成“闷车”。
NE板链斗式提升机使用维护注意事项
1、板链斗式提升机应空负荷开车。所以每次停机前应排尽所有料斗内的物料，然后再停车。
2、不能倒转。倒转即可能发生链条脱轨现象，排除脱轨故障很麻烦。
3、均匀喂料。禁止突然增大喂料量。喂料量不能超过提升机的输送能力。否则容易造成底部的物料堆积严重时发生“闷车”事故。
4、及时适量补充润滑油。
5、链条和料斗严重磨损或损坏时应及时更换。
提升机料斗尺寸：开口长400，斗距400，斗容0.035，安装孔距80×100，板厚4。原材料钢板均采用16Mn锰板，下料均采用激光切割下料，尺寸标准，外观整洁，焊接牢固。NE100链轮尺寸：上轮11齿，总厚170，内孔146，键槽36；下轮10齿，总厚150，内孔120，键槽32。链轮采用45#钢板焊接和45#钢铸造工艺。45#钢铸造工艺的材质硬度gao，耐磨性能好，使用寿命长NE100的链条尺寸：节距200，内节内宽51.8，滚子外径44.5，销轴直径19.1，销轴长度120，链板厚10，链板宽60。链条材质：内外链板45#钢板，滚套销40铬，均采用激光切割下料，链条采用调质淬火热处理，硬度gao，耐磨性能好。
1、提升范围广。这类提升机对物料的种类、特性及块度的要求少。不仅能提升一般粉状、粒状和块状物料，而且可提升磨琢性大的物料。物料温度≤250度。
2、输送能力大。该系列提升机具有NE15～NE800多种规格。提升量范围为15～800m 3 /h。
3、驱动功率小。这类提升机采取流入式喂料，重力诱导式卸料，且采用密集型布置的大容量料斗输送，链速低提升量大。物料提升时，几乎无回料和挖料现象，因此无效功率少，所耗功率是环链提升机的70%。
4、使用寿命长。提升机的喂料采取流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象，本机的设计确定物料在喂料、提升和卸料中不会撒料，减少了机械磨损，输送链采用板链式链条，延长了使用寿命。正常使用下，输送链使用寿命超过5年。
5、提升高度高。该系列提升机链速低，运行平稳，且采用用板链式合金钢链条，因此可达较高的提升高度（高度40M)。
6、密封性好。环金污染少。
7、运行稳定性好。较好的设计原理，确定了整机运行的稳定性，无故障时间超过了3万小时。
8、操作、维修方便、易损件少。
9、机械尺寸小。与同等提升量的其它各种提升机相比，这种提升机的机械尺寸较小。
10、结构港型号，精度高。机壳经折边和中间压筋，再经焊接，刚性好、外观漂亮。
11、使用成本低。由于节能和维修少，使用成本极低。
结构特点

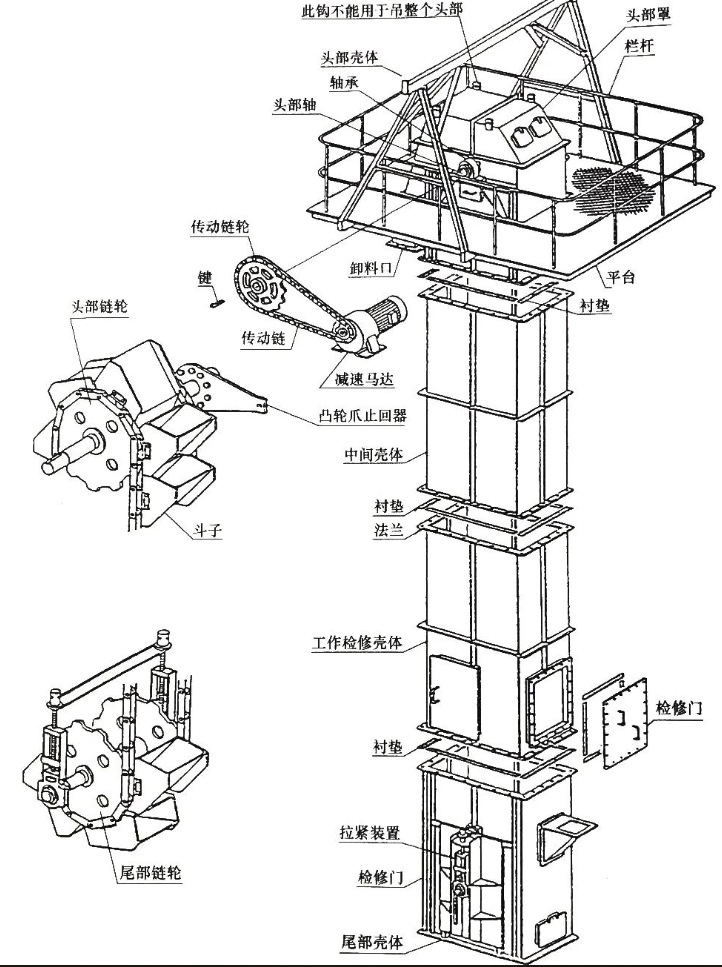

NE系列板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
1、上部装置：安装有轨道（双排道），防止链条摆动，逆止器，防止料斗回转，物料阻满下部机壳，卸料口装有橡胶板防止回料。
2、中间节：部分中间节装有轨道（双排节）以防止链条工作中摆动，部分中间节装有检修门以便维修。
3、下部装置：安装有张紧装置， NE15~NE50采用弹簧张紧，HNE100~HNE800采用重锤箱张紧。
4、上下链轮采用 ZG310-570。整体调质，HB229-269齿面淬火
5、板链：链板采用 45 # HRC36~42 。
a、采用的板链有较高的剪切强度、疲劳强度及耐磨性能，运转故障率低，使用寿命长；
b、采用较低的链速度（0.5米/秒）；
c、采用大容量的料斗和较小的斗距，驱动功率低且输送量大，尤为适应提升破碎后的石灰石和水泥熟料（≥NE50）。
1、板链斗式提升机必须牢固地安装在坚固的砼基础上。砼基础的表面应平整，并呈水平状态，保证斗式提升机安装后达到垂直要求。
高度较高的板链斗式提升机在其中部机壳和上部机壳的适当位置应与其相临的建筑物（如料仓、车间等）连在一起以增加其稳定性。安装时先安装下部部件，固定地脚螺栓，然后安装中部机壳，后安上部机壳。机壳安装成功，校正垂直度。在全高上下用铅直线测量，误差应小于10mm。上下轴应平行，其轴心线应在同一平面内。
高度较低的斗式提升机安装时，可以在地平面把上、中、下机壳全部连接并较正好，然后整体吊直固定在砼基础上。
2、机壳安装好后，安装链条及料斗。料斗连接用的U型螺丝，既是链条接头，又是料斗的固定件。U型螺丝的螺母一定要扭紧并可靠防松。
3、链条及料斗安装好以后，进行适当张紧。
4、给减速机及轴承座分别添加适当数量的机油和黄油。减速机用工业齿轮油润滑。轴承座内用钙基或钠基黄油均可以。5、试运转，安装完成后即应进行空车试运转。空运转应注意：不能倒转，不能有磕碰现象。空运转不小于2小时，不应有过热现象，轴承温升不超过250C，减速机温升不超过300C。空运转2小时后，一切正常即可进行负荷试车。带负荷试车时喂料应均匀，防止喂料过多，堵塞下部造成“闷车”。
NE板链斗式提升机使用维护注意事项
1、板链斗式提升机应空负荷开车。所以每次停机前应排尽所有料斗内的物料，然后再停车。
2、不能倒转。倒转即可能发生链条脱轨现象，排除脱轨故障很麻烦。
3、均匀喂料。禁止突然增大喂料量。喂料量不能超过提升机的输送能力。否则容易造成底部的物料堆积严重时发生“闷车”事故。
4、及时适量补充润滑油。
5、链条和料斗严重磨损或损坏时应及时更换。
