斗式提升机是一种连续提升设备，传动方式不同，可分为皮带式、环链式、板链式，针对不同的物料和客户的预算，客户可以选择合适的类型。料斗把物料从下面的储藏中舀起，随着输送带或链提升到顶部，绕过顶轮后向下翻转， 斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带，装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链，上或下面有一对传动链轮，下或上面是一对改向链轮。

料斗形式:只有圆弧斗，中深斗，深斗斗宽：三种料斗形式的斗宽都为630mm斗容：依料斗形式分别为14，14.6，23.5（单位为L）斗距：三种料斗形式的斗距都为710mm带宽：为630mm斗速；2m/s输送量：依料斗形式分别为85，89，142（单位为m³/h）输送物料特性：可以输送直径70mm的物料.
1、ZH型(中深斗)一般适用于输送湿的、易结块、较难抛出的物料，如湿砂、型砂、化肥、碱肥、碱粉等。
2、SH型(深斗)一般适用于输送干燥的、松散易于抛出的物料，如水泥、碎石、煤块等。
  本机的传动装置有二种形式，分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上，省去了传动平台，联轴器等，使结构紧凑、重量轻、而且内部带有异型辊逆止器，逆止可靠，该减速器噪声低，运转平稳，并随主轴浮动，可消除安装应力。本机最大输送量365m3/h,最大提升高度为50m。

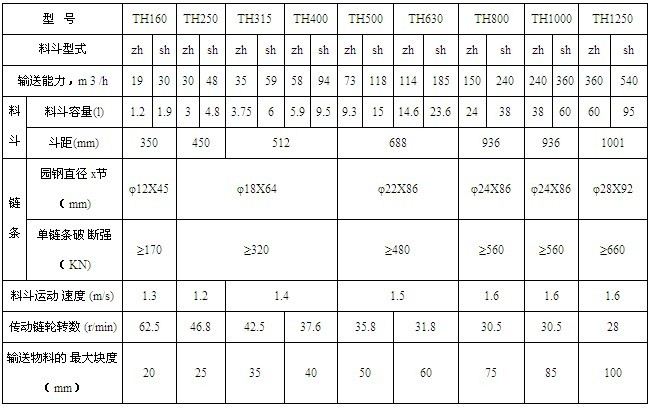

型号参数表：

斗式提升机选择型号说明：
1.TG 型斗式提升机的胶带为普通钢丝绳胶带与耐热钢丝绳胶带，普通钢丝绳胶带适用于 80 ℃以下的物料，耐热钢丝绳胶带适用于 120 ℃以下的物料，用户在选用耐热式钢丝绳胶带时要注明，否则按普通钢丝绳胶带供货。
2.提升高度选取，本机提升量用米 3 / 小时表示，按所需提示量确定规格后，查相应种类及规格的高度系列表而定。
3.提升机传动部分的选取方法，本机的传动部分是按物料容量为 1 （ 1 吨 / 米 3 ）设计的，当被提升物料的容量大于 1 时，就不能简单地选取所需高度相应的传动部分，而必须通过计算正确选取传动部分。
4.考虑到喂料不均，料块尺寸不匀等因素，在选取提升机时，提升量的裕度应大些。
5.提升机传动支架与检修平台安装的头部壳体上，不需另设基础。用户可根据需要说明是否要检修平台。
6. 提升机头部壳体上设有排尘法兰，如输送粉较大的物料可接收尘器；输送粉尘小的物料可不用收尘器，但要将法兰孔用钢板盖住。收尘器用户自己购置。不接收尘器时，排气节的气窗封严。
7.用收尘设备时，收取的物料可设回料管导入提升机的物料卸料侧，回料管用户自备，位置及安装用户需要自己处理。回料量不得超出提升量10％（此10％回料量计入总提升量中）。
8. 在选用提升机时，所需高度如超出高度系列表中的高度，用户提出，我厂可另行设计。侧为右装，反之为左装，选用时不注明，则按右装供货见外简图。
9. 提升机传动部分，（除双传动外），均分为左右装，区别方法：面对进料口，传动部分在右手侧为右装，反之为左装，选用时不注明，则按右装供货见外形简图。
10. 我厂可代为用户选型，请提供：所需高度、物料种类、粒度、容重、温度、水分，喂料设备名称，用于室内还是室外。 11.输送粉煤灰—类物料，斗速≤1.3米/秒，传动部分需另外设计。
12.订货用产品型号表示方法。
13.用户订货时需标明：
提升机规格、提升高度、传动代号（表二中C），左装还是右装。是否带检修平台，电控箱。是否带室内、室外支架，如果带，提出数量。
